系統架構:
一台四象限放大器具有多種功能：雙極電源, 任意函數產生器, 電壓放大器, 電流放大器(選購),電子負載(電流吸收), 電流測量, 示波器/資料蒐集, 電壓測量。
概述:
100-TS系列是針對快速電壓和電流信號的精密線性四象限功率放大器,也可工作為負載,在特定的應用上吸收功率。在高功率及高頻寬性能下, 適合處理快速信號。放大器以其卓越的信號品質而聞名,確保準確可靠的性能。
任意波形功能:

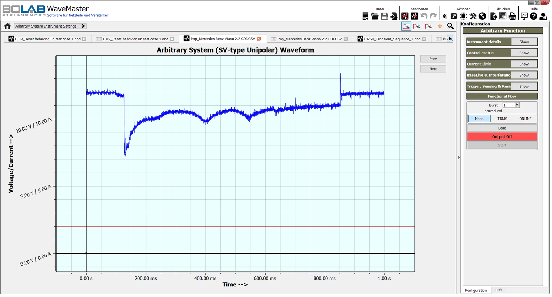

BOLAB的任意功率放大器包括一個巨大的記憶體,可儲存1百萬個資料點,以便在儀器本身中儲存任意波形,因此BOLAB 四象限放大器在世界上獨一無二, 不需要任意波形產生器或任何其他控制儀器。易於使用的WaveMaster軟體為標配, 可透過圖形化使用者介面或表格輸入欲生成的波形。
監測輸出:
具有電壓和電流的監測輸出端,位於後面板上。輸出端提供的測量值,電壓為 0 ~ ±10V,電流為 0 ~ ±Vrated 或 0 ~ ±lrated。內部電流測量使用分流器進行,確保精度約為 1%。如果需要, 可選購整合一精度高達 0.01%的電流感測器作測量。這允許在操作期間精確可靠地監測電壓和電流值。
輸出開關:

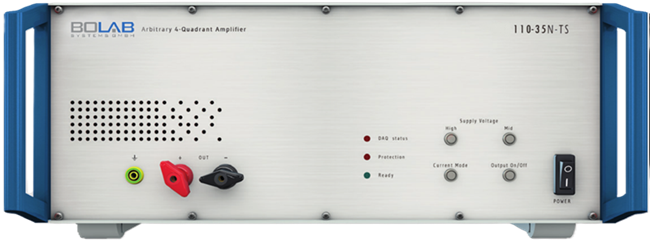

前面板配有輸出on/off 開關,輸出關閉時, 與被測設備間實現完全電隔離(galvanic separation)。
保護功能:
多種保護功能可避免儀器損壞,也可保護到被測設備。可以限制輸出電壓和電流,包括過溫停機。設備內部具有功耗計算, 和完整的電流監控系統, 完美確保短路和過壓的保護。另外, 出於安全原因, 可以觸發互鎖停機。
短時電流:
放大器系統提供一500ms內的短時電流, 例如：1000W,40A的儀器在500ms內將達到100A。一般來說,儀器提供的短時電流大約為兩倍的直流最大電流。
信號品質:
上升時間：< 1µs, 下降時間：< 1µs, 無過衝/無下衝
類比放大器/信號處理:
2個類比輸出, 16個類比輸入, 4個計數器輸入/輸出, 24個數位輸入/輸出。
無限的波形記憶體:
這項技術能夠為放大器提供源源不斷的資料流，與一般的函數產生器只有侷限的 Arbitrary Memory相比，該技術的波形大小沒有任何限制。可以輕鬆模擬具有小峰值和中斷(例如100μS) 以及期間具有恒定電位的波形。
400W ~ 54000W /直流~ 200kHz /1MHz
符合標準：
LV124, LV148, VW 80000, BMW GS 95024-2, BMW GS 97092, ISO 7637-2, ISO 16750-2, MBN LV124, MBN LV148, VDA 320, JLR, PSA, GMW 等。
電壓與電流的容量:
每台設備有低/中/高三個工作電壓範圍可選擇,適應於高電壓/低電流或低電壓/高電流的應用。特別是在控制極低阻抗負載，工作電壓範圍可減到到最大輸出電壓的三分之一。可減少功率消耗,一台放大器可用於 12V/24V/48V 系統的車輛。
35R-TS系列 : - 30V ~ + 35V
75R-TS系列 : - 30V ~ + 70V
75N-TS系列 : - 75V ~ + 75V
● 模組化可擴展至54 kW (系統>1 kW)
● 直流~200kHz全範圍頻帶,直流至1 MHz (小信號-3 dB)
● 輸出電壓35V / 70V / 75V,解析度小於0.001V
● 線性度0.1% (直流),直流偏移<1mV
● 任意函數,具有100萬個記憶體資料點
● 上升時間/下降時間高達100V/μs
● 內部電阻0...200mΩ(選購)
● 類比輸入0~±10V,用於電壓控制
● 電壓及電流測量監控輸出
● 支援匯入示波器信號進行模擬
● 支持作為電流放大器運行(選購)
● WaveMaster軟體用於圖形波形生成
● 標準USB 介面
● 適用於C++、LabViewTM、Vector-CAPL、Python、C#、MathLab等的動態連結程式庫(DLL)

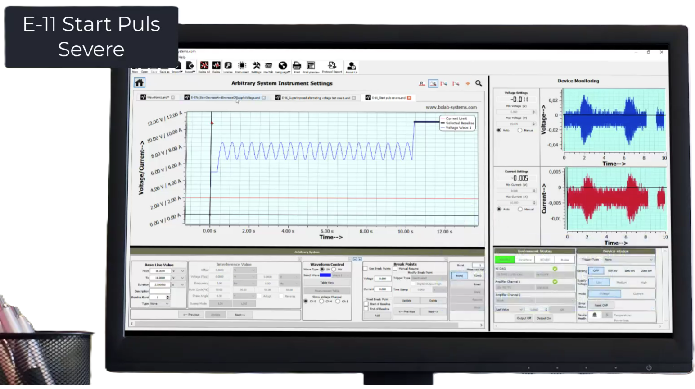

滿足各主要車輛標準的電氣測試, 例如LV124(VW80000),LV148,ISO16750,ISO 7637,DIN 40839,GS 95024等模擬, 軟體內建有所有各標準波形的測試資料庫。
對於LV124(VW80000)車輛標準的 E-17至E-22項目的要求, 提供全自動測試, 高效可靠的測試解決方案。
