IMU SLAVE SMARTI1V1

應用

IEC 61000-4-19電壓與電流產生器

控制主機

IMU-MGS或IMU-MGE

需求附件

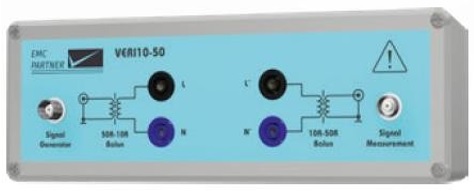

VERI10-50, 10/50Ω校正裝置

電壓測試模組規格

EUT電壓輸人

80 – 500V, L-L或L-N, 50Hz及60Hz

EUT電流輸入

0 – 16A L-L或L-N

電壓波形

正弦波, THD<5%

測試電壓

1V – 25V, ±5%

輸出頻率範圍

2kHz – 150kHz

CDN輸出阻抗

10Ω±30%, 2kHz – 150kHz

頻率步階

2%標準, 可調整1% - 100%

駐留時間

3%標準, 可調整1s – 300s

暫停時間

300ms±200ms, 可調整0.1s – 30s

信號形式

連續/暫停, 50%方波調製

調製頻率

50Hz：3Hz, 101Hz, 301Hz, 601Hz

60Hz：4Hz, 121Hz, 361Hz, 721Hz

3zHz – 1kHz, 可調整

校正負載

內建10Ω負載, 自動切換

電流測試模組規格

EUT電壓輸人

80 – 500V, L-L或L-N, 50Hz, 60Hz, 400Hz

EUT電流輸入

0 – 25A L-L或L-N (0~15A @400Hz)

電流波形

正弦波, THD<5%

測試電流

0.01A – 4.4A, ±5%

輸出頻率範圍

2kHz – 150kHz

輸出阻抗

1Ω±30%, 2kHz – 150kHz

頻率步階

2%標準, 可調整1% - 100%

駐留時間

3%標準, 可調整1s – 300s

暫停時間

300ms±200ms, 可調整0.1s – 30s

信號形式

連續/暫停, 50%方波調製

調製頻率

50Hz：3Hz, 101Hz, 301Hz, 601Hz

60Hz：4Hz, 121Hz, 361Hz, 721Hz

3zHz – 1kHz, 可調整

內建參考負載電流源

1 – 25A @ 50/60Hz (15A @400Hz)
