APS ECTS2 為第二代的EMC測試系統,主要有諧波和電壓閃爍測量功能及搭配最新設計的電壓閃爍阻抗，可支援單相和三相每相最大電流可達到75A 的交流諧波,電壓閃爍測量 和IEC61000-4-x系列的耐受性測試, 例如:電壓跌落測試

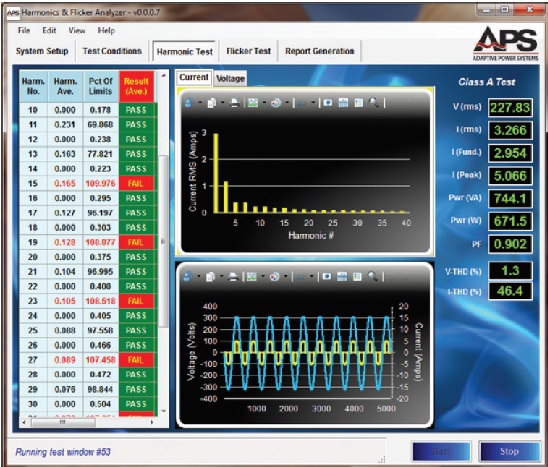

諧波測量軟體: 單相和三相諧波和電壓閃爍測量模組（HFMM-1 / HFMM-3）是由HFA或HFA75軟體所控制,完全符合IEC 61000-3-2和-3-12最新版的諧波測量標準。測量數據實時顯示,以便操作者可監視測量進度,並產生測試報告。
電壓閃爍測試軟體: 搭配電壓閃爍阻抗,符合 IEC 61000-3-3和-3-11最新的電壓閃爍測量標準。
交流電源的標準符合性: IEC 61000-3-2諧波測量標準的附錄A第A.2節定義交流電源的在諧波測量過程中最低要求標準, IEC61000-3-3電壓閃爍測量標準的第6.3章節中也是如此相同要求。
大範圍的電源供應器,滿足最高150A /相。
|
AFX 電源測試系統 |
|
|
ECTS2-360F-x |
6 kVA測試系統,單相,26Arms@230V, LFZ-1-16 阻抗模組 |
|
ECTS2-3120F-x |
12 kVA測試系統,單/三相, 三相模式下每相 17.4Arms@230V,LFZ-3-16 阻抗模組 |
|
ECTS2-3150F-x |
15 kVA測試系統,單/三相,三相模式下每相 21.7 Arms@230V+LFZ-3-16 阻抗模組 |
|
ECTS2-3240F-x |
24 kVA測試系統,單/三相,三相模式下每相 34.8 Arms@230V+LFZ-3-40 阻抗模組 |
|
ECTS2-3300F-x |
30 kVA測試系統,單/三相,三相模式下每相 43.3 Arms@230V+LFZ-3-40 阻抗模組 |
|

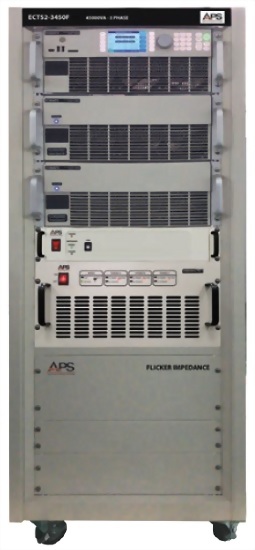

ECTS2-3450F-x |
45 kVA測試系統,單/三相,三相模式下每相 65.0 Arms@230V+LFZ-3-75 阻抗模組 |
|
ECTS2-3600F-x |
60 kVA測試系統,單/三相,三相模式下每相 86.9 Arms@230V+LFZ-3-75 阻抗模組 |
|
ECTS2-3750F-x |
75 kVA測試系統,單/三相,三相模式下每相 108 Arms@230V+LFZ-3-75 阻抗模組 |
|
ECTS2-3900F-x |
90 kVA測試系統,單/三相,三相模式下每相 130 Arms@230V+LFZ-3-75 阻抗模組 |
|
標準附件 |
HFA16軟體(6~15kVA 機型),HFA75軟體(24~90kVA 機型) ,使用手冊（PDF電子檔），出廠校正報告 |
|
選購附件 |
|
|
HFA16 軟體 |
IEC 61000-3-2/-3 測試軟體,每相16A以下測試ECTS2-360F, ECTS2-3120F & ECTS2-3150F為標準附件,其他大電流的ECTS機型為選購。 |
|
EPTS-xxA-x |
IEC 61000-4-11/-27/-34 電壓跌落開關模組,包含:EPTS GUI 測試軟體 |
|
航空電子測試 |
多種標準可選，請諮詢。 |
