突波保護元件(SPD)測試器特點：
半導體開關技術:
›› 無需維護,壽命長,正常運作開關壽命至少2年以上
›› 每次放電都有完美的脈衝波形,振幅值,及準確的相位同步
安全特性：
›› 高壓輸出端,均在安全保護蓋內，並有互鎖保護
›› CDN端線接,也保護蓋,互鎖功能可切斷主電源和高壓
CDN形式：
››
CDN 屬於內建式,
››
同步角直接在主機設定與控制
›› 不須再接同步及高壓線路
|

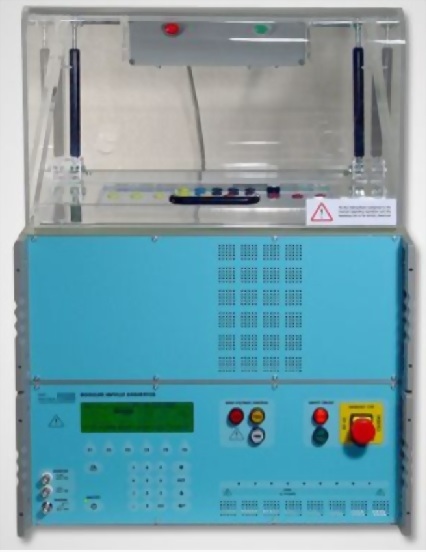

MIG0612UL 8/20 µs 電流波產生器 |
|
|
標準 |
UL 1449, UL 943 |
|
應用 |
1000 V 以下的保護元件測試 |
|
脈衝電容 |
40 μF ± 10 % |
|
最大電壓的能量 |
880 焦耳 |
|
輸出阻抗 |
0.5 Ω ± 10 % |
|
可調整開路電壓 |
250 V – 6.3 kV |
|
校正位準 |
500 V – 6 kV + 10 % / - 0 % |
|
電流範圍 |
500 A – 12 kA + 10 % / - 0 % |
|
電流波形 |
8 μs ± 20 % / 20 μs ± 20 % |
|
脈衝重複率 |
最大重複率 1 次/ 30 sec |
|
極性 |
正極,負極, 正負交變 |
|
MIG0612UL 內建CDN |
|
|
CDN 型式 |
手動,單相 |
|
EUT 電源輸入 |
AC 480V L-N, 280 V L/N-PE, 16 A |
|
EUT 電源 |
最大280 V ac ,在 “low” 與地之間 |
|
內部 CDN 頻率範圍 |
50 Hz, 60 Hz |
|
耦合 |
2 Ω : L-L, L-N, L-PE |
|
去耦合 |
符合IEC61000-4-5 |
