靜電槍/靜電模擬產生器 IEC61000-4-2 ED3.0 2025年版

2026年最新靜電模擬器(ESD) ESDEX 系列,由 EMC PARTNER所設計與製造, 符合 IEC61000-4-2 ED3.0 2025年版最新波形標準。

型號 : ESDEX 8,-16,-32

數量 :

2026年最新靜電模擬器(ESD) ESDEX 系列,由 EMC PARTNER所設計與製造, 符合 IEC61000-4-2 ED3.0 2025年版最新波形標準。
ESDEX 系列靜電模擬器提供8、16及30 kV 機型，支援多種可互換的RC放電模組,
以確保完全符合各種最新國際標準，包括IEC 61000-4-2、ISO 10605、RTCA DO-160及MIL-STD-461。
產品特點 :
· 提供8、16及30 kV三種電壓機型
· 可交換的RC放電模組
· 人體工學握把 - 完美平衡
·    4”大型電容式觸控螢幕
·    直覺且智慧的操作
·    建立使用者定義的測試程序
·    可程式側鍵 - 單手操作
·    直接報告產生器(PDF、CSV、HTML)
·    可充電電池 - USB-C快速充電(80分鐘)

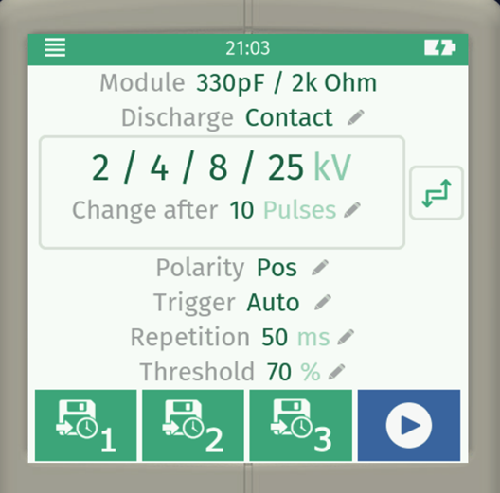

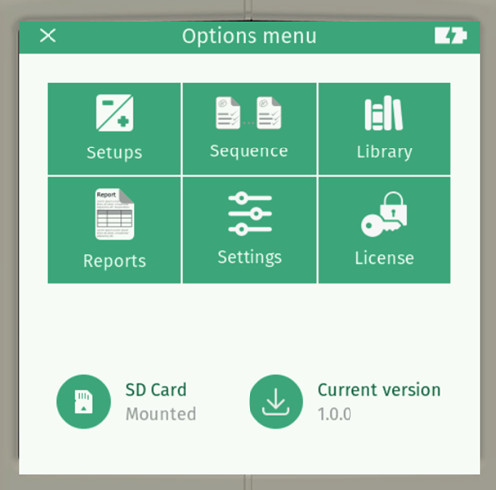

螢幕主選項螢幕測試設置

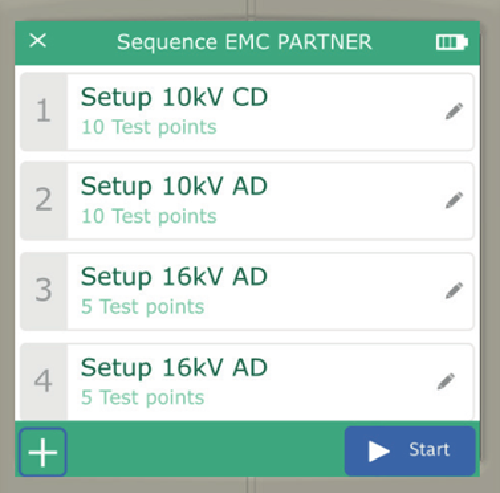

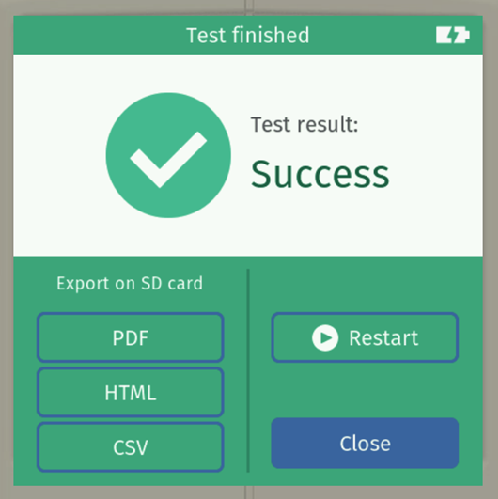

Test Suite 測試程序報告輸出

	ESDEX8	ESDEX16	ESDEX30
輸出與放電
輸出電壓範圍/精度	2 - 8 kV +/-5%	0.2 - 16 kV +/-5%	0.2 - 30 kV +/-5%
接觸放電(最大)	±8 kV	±16 kV	±30 kV
空氣放電(最大)	±8 kV	±16 kV	±30 kV
電壓步階	1 V
極性	正 / 負 / 交替
保持時間	≥ 5 s
放電模式	空氣 / 接觸 / 連發

控制與介面
顯示幕	4” 電容式彩色觸控螢幕
顯示亮度	可選 (0 % – 100 %)
可程式側鍵	無	有，首頁模式、運行模式和結束運行模式都有多個功能	有，首頁模式、運行模式和結束運行模式都有多個功能
尖端-LED燈	無	有	有
自動關機	停用或最多60分鐘（每一分鐘的步階）
記憶體	4GB 迷你 SD 卡用於報告、韌體升級和設定
測試模式	任意位準、固定位準、漸變位準
序列模式	有
測試點	多點可能
標準測試庫	無	有	有
測試報告	PDF, CSV, HTML 格式
免費基礎軟體	有，用於報告、韌體和設定	有，用於報告、韌體和設定	有，用於報告、韌體和設定

電源、環境條件、重量與尺寸
電源轉接器	輸入 100 – 240 Vac
電池	可充電式鋰離子電池組 2900mAh / 20.9 Wh
電池續航力	14 小時，典型運作
充電埠	USB–C
充電時間 (10%...80%)	80分鐘

RC放電模組(選購)

NW-C150R330 / NW-C150R330-B :
標準：IEC 61000-4-2, ISO 10605, MIL-STD-461 (最新版本)
RC值：150 pF / 330 Ω

NW-C150R2000 / NW-C150R2000-B:

標準：ISO 10605 (新版本)
RC值：150 pF / 2000 Ω

NW-C330R2000 / NW-C330R2000-B

標準：ISO 10605 (新版本)
RC值：330 pF / 2000 Ω

NW-C330R330 / NW-C330R330-B

標準：ISO 10605 (新版本)
RC值：330 pF / 330 Ω

* 放電電阻：1MΩ只有在型號尾端有-B的模組

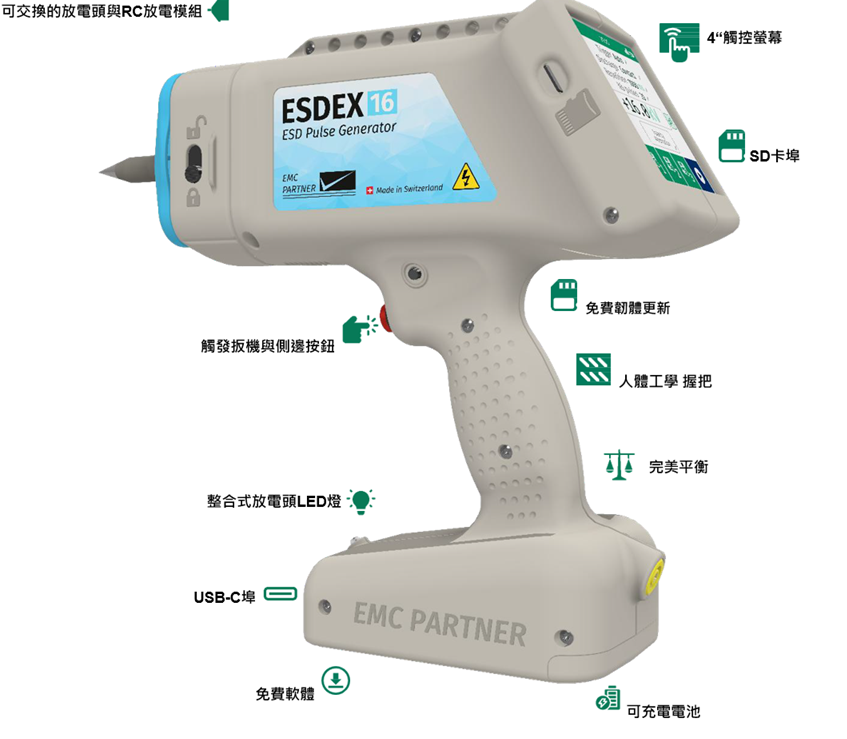

完美外型且平衡的設計,能保證舒適且高效的靜電測試流程。精密設計的平衡點讓你操作時輕鬆向任何方向或角度移動，帶來舒適且無壓力的體驗。
大型4吋觸控螢幕、人體工學握把、以及可程式化側鍵，減少螢幕操作加快測試速度,使操控與使用者舒適度更提升。
ESDEX 靜電模擬器由內建可充電電池供電，並具備現代連線技術，包括 USB-C埠以快速充電與資料傳輸。
