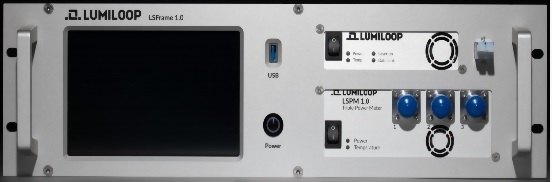

LSFrame 是 LUMILOOP 的一個系統整合解決方案, 可將一個或多個 LUMILOOP 產品直接整合至由LAN控制的標準 19 英吋框架裝置中.
LSFrame 1.0 可整合 :
• LSProbe 雷射式場強計 ,
• LSPM 高速功率計
• 後續推出 LUMILOOP產品.
LSFrame 1.0 的標準機型及高性能機型,都具有全功能配置, 及可存取的PC . 兩種機型配有7英吋顯示幕,
10 埠的USB
2.0 集線器, 1 個 LAN 及
1 個 USB 裝置埠
內置 PC
可處理與LUMILOOP產品之間的所有通信,並將校正資料儲存在一個易於存取的位置。透過內置的觸控顯示幕可獨立操作及監視所有測量值。
LSFrame 可配置一 LSProbe 場強計及一
LSPM 功率計 , 能支援大多數標準的測量。
透過連接額外的LSProbe 場強計及LSPM 功率計, 可增強系統的功能性。 LSFrame 被設計用來實時同步紀錄多個場強計及功率計在數小時內的測量數據。
因此,, 它非常適用於EMC 測試,尤其是混饗室中的應用。
|

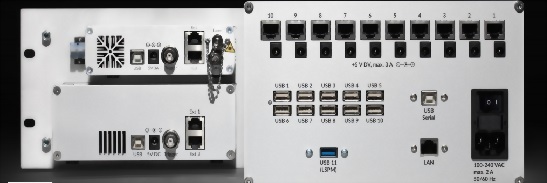

介面 |
Gigabit乙太網路 |
|
|
|
USB 2.0 裝置 (USB串列) |
|
|
|
USB 2.0 主機 (多個) |
|
|
顯示幕 |
7 英吋, 1280 x 800 像素, |
|
|
|
多點觸控 |
|
|
電源 |
100 V ~ 240 V (50 Hz / 60 Hz) |
|
|
內建 PC |
標準型 |
/ 高性能型 |
|
CPU |
2.3GHz Celeron |
/ 4.5GHz i7 |
|
RAM |
4GB |
/ 16GB |
|
SSD |
128GB |
/ 1TB |
|
USB埠 |
10(集線器) + 2(獨位) |
|
|
作業系統 |
Debian GMU / 預裝 Linux (用戶可安裝其他作業系統 ) |
|
|
體積(WxDxH) |
480 x 300 x 133 mm |
|
|
重量 |
6 kg |
|
|
工作溫度 |
0 °C to 40 °C |
|
|
產品認證 |
CE |
|
