EFT 功能模組可插入 IMU-MGS 或 IMU-MGE 耐受性測試綜合機, 以符合多種測試標準需求:

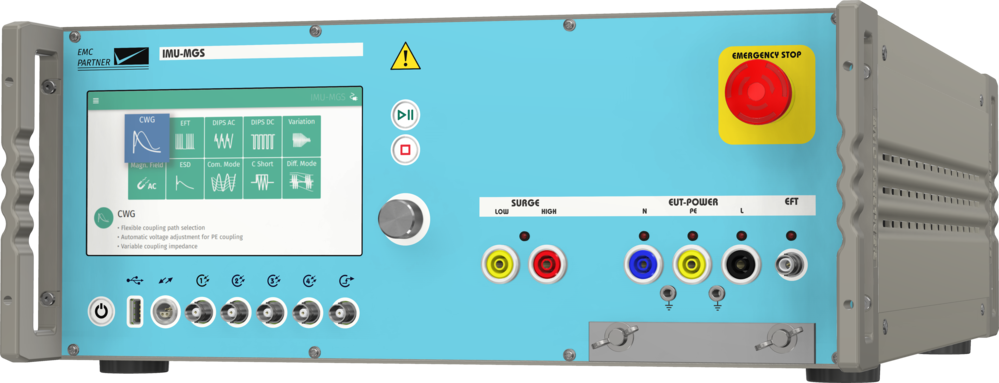

IMU-MGS主機,具有 EFT 4.4kV , 5.1kV 模組可供選購
IMU-MGE主機,具有 EFT 5.3kV , 6.3kV, 7.1kV, 8.0kV模組可供選購
符合 IEC61000-4-4 最新標準
內建CDN功能:
EUT電源輸入(CDN)
最大AC/DC 300V, 16A (須選購使DC90V升級為DC300V)
內部CDN頻率範圍
DC, 50Hz, 60Hz
電源頻率同步
50/60 Hz
EFT耦合路徑
L, N, PE, L+N, L+PE, N+PE, L+N+PE, 直接輸出
Surge耦合路徑
2Ω：L-N, 直接輸出, 12Ω：L-PE, N-PE, 直接輸出
Ring Wave耦合路徑
12Ω及30Ω：L-N, N-PE, L-PE,直接輸出 (只有IMU-MGE)
選購附件：
CN-EFT1000：
電容性耦合夾, 用於I/O線路的EFT耦合, 也可用於IEC 61000-4-18, ANSI C37.90
CN-BALUN-AC：
ANSI C37.90, 圖6, ISO7637-4的差模轉換器 (line to line)
VERI50 EFT：
50Ω校正負載, 也可用於IEC 61000-4-18
VERI1K EFT：
1000Ω校正負載, 也可用於IEC 61000-4-18
VERI-CP-EFT：
CN-EFT1000的校正感測板, 需搭配VERI50 EFT, 也可用於IEC 61000-4-18
CDN-F-125：
3相手動, EFT CDN, 690Vac L-L, 1000Vdc, 125A
CN-EFT1000 : 快速阻尼振盪波- I/O線路耦合夾 :
電容性耦合夾，用於I/O線路的EFT耦合，也可用於IEC 611000-4-18，ANSI C37.90快速阻尼振盪波I/O線路合。
IMU-MGS 主機 , 內插 EFT 4.4kV 或 EFT 5.1kV 模組規格
|
EXT-IMU4000 F模組 |
F4 / EFT 4.4kV |
F5 / EFT 5.1kV |
|
符合標準 |
IEC 61000-4-4 最新版 |
|
|
輸出阻抗 |
50Ω |
|
|
開路電壓 |
0.2kV - 4.4kV |
0.2kV - 5.1kV |
|
輸出電壓 @50Ω |
0.1kV - 2.2kV±10% |
0.1kV - 2.55kV±10% |
|
輸出波形 @50Ω |
5±1.5ns / 50±15ns |
|
|
輸出電壓 @1kΩ |
0.191kV - 4.18kV±20% |
0.191kV - 4.85kV±20% |
|
輸出波形 @1kΩ |
5±1.5ns / 50ns (-15/+100ns) |
|
|
尖波頻率 |
1kHz – 1MHz |
|
|
最大尖波數/秒 |
8000 @ 1kV |
|
|
群脈衝期間 |
0.01ms – 30ms, 連續可達到8kHz |
|
|
群脈衝間隔 |
1 – 1000ms |
|
|
極性 |
正, 負, 極性交變 |
|
|
同步角度 |
0 - 359。, 步階1。 |
|
|
漸變功能 |
電壓值, 尖波頻率, 群脈衝期間 |
|
IMU-MGE 主機 , 內插 EFT 5.3kV , EFT 6.3kV 或 EFT 7.1kV , EFT 8.0kV 模組規格
| EXT-IMU3000 F模組 |
F5 / EFT 5.3kV |
F6 / EFT 6.3kV |
F7 / EFT 7.1kV |
F8 / EFT 8.0kV |
|
符合標準 |
IEC 61000-4-4 最新版 |
|
|
|
|
輸出阻抗 |
50Ω |
|
|
|
|
開路電壓 |
0.2kV - 5.3kV |
0.2kV - 6.3kV |
0.2kV - 7.1kV |
0.2kV - 8.0kV |
|
輸出電壓 @50Ω |
0.1kV - 2.65kV±10% |
0.1kV - 3.15kV±10% |
0.1kV - 3.5kV±10% |
0.1kV - 4.0kV±10% |
|
輸出波形 @50Ω |
5±1.5ns / 50±15ns |
|
|
|
|
輸出電壓 @1kΩ |
0.191kV - 5.04kV±20% |
0.191kV - 5.99kV±20% |
0.191kV - 6.75kV±20% |
0.191kV - 7.61kV±20% |
|
輸出波形 @1kΩ |
5±1.5ns / 50ns (-15/+100ns) |
|
|
|
|
尖波頻率 |
1kHz – 1MHz |
|
|
|
|
最大尖波數/秒 |
8000 @ 1kV |
|
|
|
|
群脈衝期間 |
0.01ms – 30ms, 連續可達到8kHz |
|
|
|
|
群脈衝間隔 |
1 – 1000ms |
|
|
|
|
極性 |
正, 負, 極性交變 |
|
|
|
|
同步角度 |
0 - 359。, 步階1。 |
|
|
|
|
漸變功能 |
電壓值, 尖波頻率, 群脈衝期間 |
|
|
|
