電壓跌落開關

             AFX 系列電源搭配電壓跌落開關 EPTS系列即真正完全符合IEC61000-4-11/-29/-34測試標準的要求。

             標準 EPTS 開關模組使用固態電子開關技術,在所有電壓跌落幅度其電壓變換時間 < 5usec。

            IEC 61000-4-11/-34 AC電壓跌落

AC電壓跌落測試需要一組市電來提供100%的額定電源電壓,並透過一組可程式交流電源供應器來提供跌落電壓。

IEC 61000-4-29 DC電壓跌落

DC電壓跌落測試需要一直流電源來提供100%的額定DC電源電壓,並透過AFX電源來提供 DC 跌落電壓。

下列組合即能符合IEC 61000-4-29 DC 電壓跌落標準:

  390AFX-4AGE為9kVA電源 : 頻率範圍DC,15~1200Hz, 電壓範圍0~300Vac,0~425Vdc

  EPTS-32A-1:單相32A開關模組

系統連接方式

在EPTS開關模組的機殼後完成所有接線,前面板只有ON/OFF電源開關,有其他需要手動操作,每相均有狀態及錯誤顯示燈。

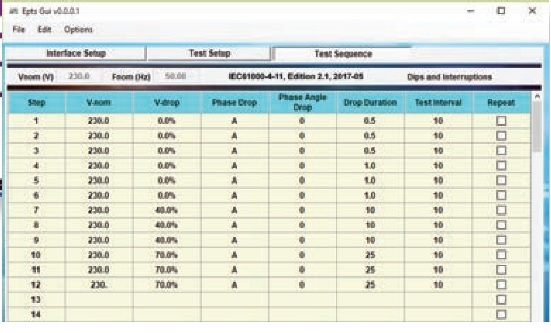

開關模組會從 AC 電源輸入端產生一個相位同步信號,以確保可程式控制交流電源的同步。所有交流電源與開關模組的動作均由測試 EPTS GUI 軟體控制。

電壓跌落開關機型
