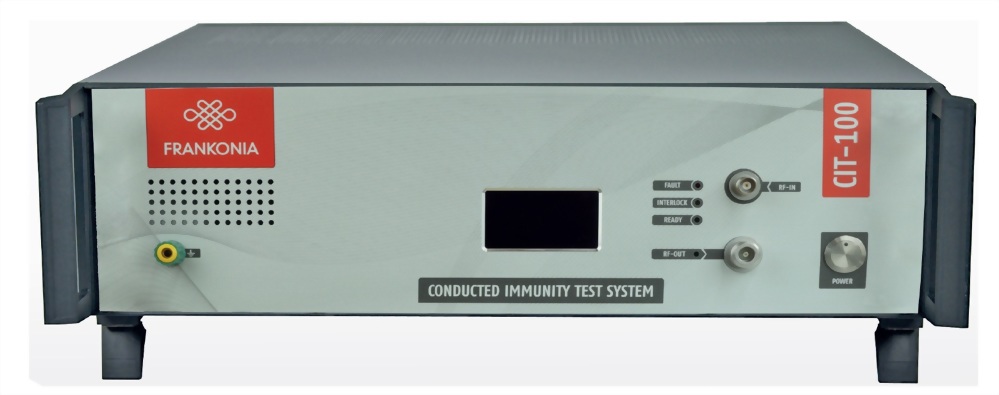

CIT-100 是一傳導耐受性完整的測試系統,頻率範圍從4kHz達到1200MHz,功率最大達到75W。
CIT-100主機整合所有儀器裝置,如RF信號產生器,功率放大器和3通道功率計,內建方向性耦合器做順向/逆向功率測量。透過軟體對CIT-100系統於指定頻率範圍執行測試,各儀器裝置也可單獨操作。
• 符合IEC/EN61000-4-6傳導耐受性測試,ISO11452-4及MIL-STD461的BCI測試
• 信號產生器,功率放大器,3通道功率計,及方向性耦合器整合一19"儀器箱中
• 透過外部PC可達到單機操作
• 包含有控制軟體
• 具有內建放大器:25W/75W
• 前面板顯示幕顯示重要測量參數
• 透過USB 介面由軟體控制操作
該軟體提供了各種的功能,用於CDN校正,飽和度/線性檢查,和頻率掃描測試。也可RF信號產生器,功率放大器和功率計也可單獨使用。
CIT-100的軟體控功能制允許根據標準進行修改, 例如,頻率範圍,阻抗或位準等。
|
技術規格 |
CIT-100 |
|
|
RF功率放大器 |
||
|
兩個可切換輸出端 |
2 x SMA |
|
|
頻率範圍 |
4kHz – 1.2GHz |
|
|
頻率解析度 |
1Hz |
|
|
輸出位準範圍 |
0 至 -63dBm |
|
|
輸出位準解析度 |
0.1dB |
|
|
諧波 |
< 30dBc |
|
|
假波(Spurious) |
< 45dBc |
|
|
AM振幅調制(內部) |
0 – 100%, 解析度1% |
|
|
AM振幅調制(外部) |
0 – 100%, 最大振幅1V = 100%, BNC接頭 |
|
|
PM脈衝調制(內部) |
5 – 95%, 解析度1% |
|
|
PM脈衝調制(外部) |
DC – 1MHz, 3.3/ 5V CMOS / TTL, BNC接頭 |
|
|
低頻信號產生器(調製波) |
||
|
連接頭 |
BNC 接頭 |
|
|
頻率範圍 |
1Hz – 100kHz |
|
|
頻率解析度 |
0.1Hz |
|
|
信號 |
正弦波 / 方波 / 三角波 |
|
|
振幅 |
0 – 1V |
|
|
RF功率計1(測試位準) |
||
|
連接頭 |
BNC 接頭 |
|
|
頻率範圍 |
4kHz – 1.2GHz |
|
|
測量範圍 |
-40 至 30dBm |
|
|
RF功率計2+3(順向及逆向功率) |
||
|
連接頭 |
2 x SMA |
|
|
頻率範圍 |
4kHz – 1.2GHz |
|
|
測量範圍 |
-40 至 30dBm |
|
|
EUT監測輸入端 |
||
|
輸入電壓 |
0 – 10V DC |
|
|
解析度 |
2.5Mv |
|
|
輸入阻抗 |
100kΩ |
|
|
EUT fail輸入端 |
||
|
輸入信號 |
3.3 / 5V CMOS / TTL位準 |
|
|
偵測模式 |
狀態或邊緣控制 |
|
|
溫度測量 |
PT 1000, 10-100℃ (1039 - 1385Ω), 解析度 <1℃ |
|
|
SCPI介面 |
||
|
USB 2.0 |
USB-B |
|
|
LAN, 100Mbit |
RJ45 |
|
|
GPIB(選購) |
Centronics |
|
|
數位 I/O |
||
|
輸出 |
4 Bit數位輸出, 5V CMOS / TTL |
|
|
輸入 |
4 Bit數位輸出, 5V CMOS / TTL |
|
|
安全互鎖 |
||
|
閉合於 |
R < 1kΩ |
|
技術規格
內建功率放器
RF功率放大器
25W
75W MIL
75W MIL Hi
頻率範圍
100kHz-250MHz
10kHz-250MHz
4kHz-400MHz
輸出功率
標稱值
25W
75W
10W@4kHz-10kHz
75W@10kHz-250MHz
20W@250MHz-400MHz
線性度＠1dB壓縮
20W
50W
50W
增益
46dB標稱值
51dB標稱值
51dB標稱值
平坦度
± 1.5 Db最大
額定輸出的輸入功率
1mW/0dBm
輸入/輸出阻抗
50Ω
輸入VSWR
1.5：1最大
諧波失真
< -20dBc @20W
< -20dBc @50W
< -20dBc @50W
雜訊
典型5dB
典型7dB
典型7dB
假波輸出
< -75dBc @ 10W
