測試防護罩

TC-MIG24連動互鎖,具警示燈

軟體

TEMA: 順序測試,報告功能,適合最新Windows 版本

TEMA EXT- 自動控制示波器做測量

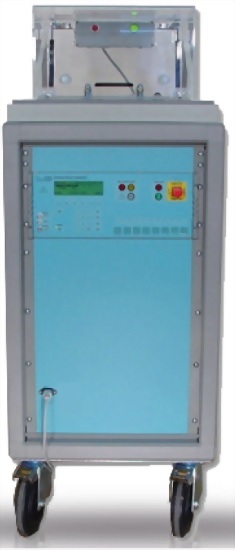

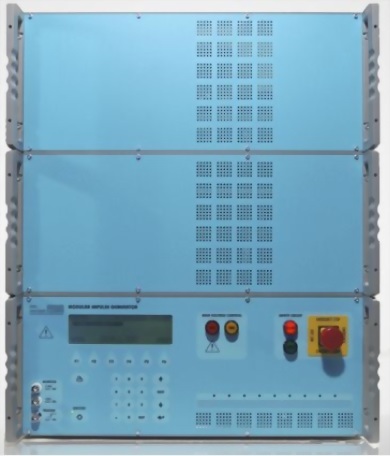

 CWG                                   MIG1809                   MIG 2412

標準

IEC61000-4-5, ANSI C62.41, IEC60060-1,
IEC61180-1, -2, IEC61643-1 Part 1/Class III

應用

輸出端在上方, 沒有電源CDN , 適用於元件的CWG 測試

脈衝電容

10 μF ± 10 %

最大電壓的能量

1650 焦耳                       3000 焦耳

輸出阻抗

2 Ω ± 20 %

可調整開路電壓

0.75 kV – 18.3 kV           1 kV – 24.5 kV

校正電壓位準

0.75 kV – 18 kV               2 kV – 24 kV

電壓波形

1.2 μs ± 30 % / 50 μs ± 20 %

校正電流位準

0.375 kA – 9 kA               1 kA – 12 kA

電流波形

8 μs ± 20 % / 20 μs ± 20 %

脈衝重複率

1/44 s @18 kV                 1/30 s @24 kV

極性

正極,負極, 正負交變

漸變參數

電壓

控制特點

操作介面

LCD 鍵盤,及軟鍵

通訊介面

RS232 ,選配有 USB 轉換器

脈衝電壓監測BNC端

10 V = 18 kV,精度± 3%       10 V = 24kV,精度± 3%

脈衝電流監測BNC端

10 V = 9 kA, 精度± 3%       10 V = 12 kA, 精度± 3%

脈衝電壓監測面板顯示

0.75 – 18.8 kV, 精度± 3%    1 – 26.4 kV, 精度± 3%

脈衝電流監測面板顯示

0.375 – 9.4 kA, 精度± 3%    0.5 – 13.2 kA, 精度± 3%

觸發輸出

BNC, 最大12 V

觸發輸入

自動, 手動, 外部(BNC 輸入)

同步源

EUT power, 直接輸出

脈衝計數

可設定至29,999

緊急停止

緊急停止鍵, BNC 輸入端 (EUT Fail)

內部儲存

15 個設置可做儲存與載入
