• 符合標準：IEC 61000-4-5 ED3.1, IEC 61000-4-12 ED3.0
• 應用線路：
  ✓ 1.2/50μs, surge (圖 9), 可達 4 條非對稱線路
  ✓ 1.2/50μs, surge (圖 10), 可達 8 條對稱線路
  ✓ 10/700μs, telecom surge (圖 A.4), 及 ITU k44/k20/k21 可達 8 條對稱線路
  ✓ 0.5μs/100kHz, Ring wave (圖 8 ) 可達 4 條非對稱線路
  ✓ 0.5μs/100kHz, Ring wave (圖 9 ) 可達 8 條對稱線路
• EUT 容量：
  ✓ 每線路電壓 最大 300 Vdc 或 300Vac
  ✓ 每線路電流 最大 1A 連續, 所有線路總電流最大 2A
• EUT 線路特性：高速可達 1 Gbps
• 最大測試電壓等級：
  ✓ IEC61000-4-5 : 1.2/50μs 6kV, 10/700μs 5kV
  ✓ IEC61000-4-12 : Ringwave 6kV
  ✓ ITU k44/k21 : 10/700μs 6kV
• 耦合裝置：
  ✓1.2 / 50 μs 對稱線路：2x80Ω, 4x160Ω, 8x320Ω , 8xGDT 90V
  ✓1.2 / 50 μs 非對稱線路：4 x 40 Ω, 1 x 0.5 μF
  ✓10 / 700 μs 對稱線路：2 x 25 Ω, 4 x 25 Ω, 8 x 25 Ω, 8xGDT 90V
  ✓Ring wave 對稱線路：2, 4, 8 x GDT 90 V
  ✓Ring wave 非對稱線路：1 x 0.5 μF
• 去耦合裝置 :
  ✓去耦合電感：8x20mH, 符合IEC61000-4-5, IEC61000-4-12標準
                             如果測試ITU k44, k21標準, 須選購對應的去耦合元件
  ✓IEC61000-4-5 10/700μs波形是使用去耦合元件20mH, 故校正波形最高只能達到5kV(原廠出廠報告只到5kV), 如應用於ITU k44, k21, 因為 校正不須接去耦合元件, 因此測試可達6kV
  ✓AE 保護：8 x GDT 90V, 如果PoE設備須選購SGT(複合式保護元件)

• 體積：19" unit, 8 UH, 重量：78 kg

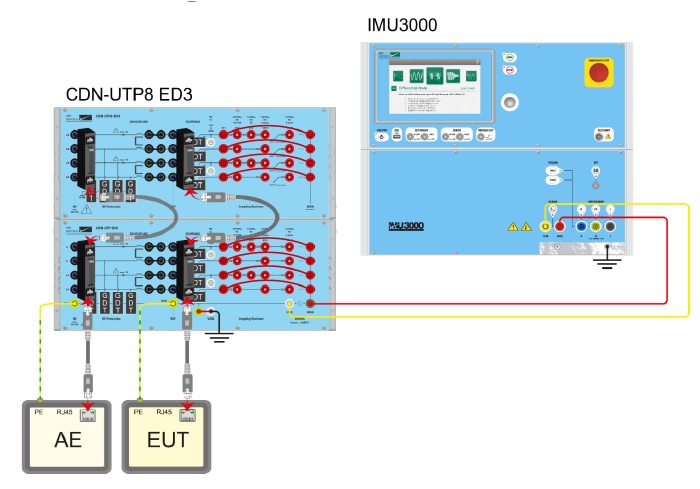

CDN-UTP8 ED3測試接線範例 :
IEC61000-4-5 ED3. 1 “非遮蔽非對稱線路，波形 1.2/5 0μs，圖9”的測試設置

IEC 61000-4-5 ED3 .1 “非遮蔽對稱線路，波形1.2/50μs，圖10”的測試設置

ITU-T K.20或K21“非遮蔽對稱通訊線路波形10/700μs”的測試設置

選購附件:
RJ45 高速數據連接：CDN-UTP8 ED3 RJ45 接頭, 達 1Gbps (1000 base-T),  4kV
ADAPTER BOX 200E：符合 ITU-T K44 標準的圖 A.5.3、A.5.7、A.5.8 之對稱線路去耦合電阻裝置
ADAPTER BOX 125VD：符合 ITU-T K44 標準的圖 A.5.3,125V 雙極箝位二極體與並聯 33kΩ
ADAPTER BOX 18VD：符合 ITU-T K44 標準的圖 A.5.7, 18V 雙極箝位二極體與並聯 33kΩ
