選購附件

測試防護箱

TC-MIG24HL ,具有警示燈

軟體

TEMA: 順序,報告等功能,適用最新版軟體

I/O 線路CDN
(surge 1.2/50 µs)

CDN-KIT1000 ED3, CDN-DATA-4L,
CDN-DATA-8L(所有CDN 達 6 kV)

I/O 線路CDN(surge 1.2/50 µs及10/700 µs)

CDN UTP ED3, CDN UTP8 ED3
(所有CDN 達 6 kV)

CWG / Surge 12.5 kV

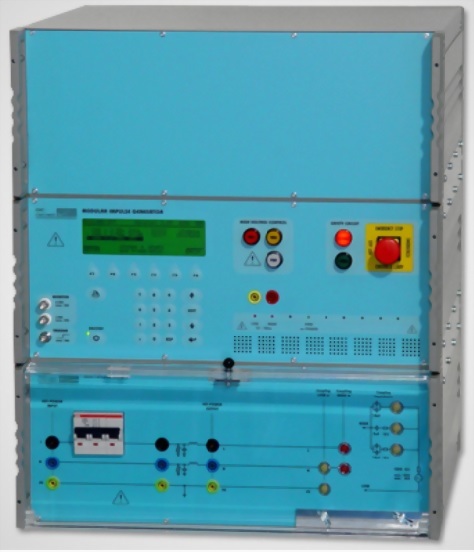

MIG1206-1P-T

MIG1206-1P

MIG1206

適用標準

IEC61000-4-5, ANSI C62.41, C62.45,IEC60060-1, ITU-T K.20, 21, 44,
 IEC61643-1 Part 1/Class III

脈衝電容

10 µF ± 10 %

最大電壓之能量

750 焦耳

源阻抗

2 Ω ± 10 %

開路電壓設定

0.4 kV – 12.5 kV ± 10 %

校正位準

1 kV – 12 kV

電壓波形

1.2 µs ± 30 % / 50 µs ± 20 %

短路電流

0.5 kA – 6.25 kA ± 10 %

電流波形

8 µs ± 20 % / 20 µs ± 20 %

undershoot

< 30 %

脈衝重複率

1 / 5 s @ 1 kV, 1 / 30 s @ 12 kV

極性

正極,負極,交變

同步角

0 – 360°, step 1°

斜變參數

電壓, 同步角度

10/700us 6kV

MIG1206-1P-T

MIG1206-1P

MIG1206

適用標準

IEC61000-4-5, ITU-T K.44

        無

      無

脈衝電容

20 µF ± 10 %

最大電壓之能量

440 焦耳

輸出阻抗

15 Ω 或 40 Ω ± 10 %, 可選擇

開路電壓設定

0.25 kV – 6.3 kV ± 10 %

校正位準

0.5 kV – 6 kV

開路電壓波形

10 µs ± 30 % / 700 µs ± 20 %

短路電流@ 40 Ω

6.25 A – 157.5 A ± 10 %

短路電流波形

5 µs ± 20 % / 320 µs ± 20 %

脈衝重複率

1 / 4 s @ 0.5 kV,
1 / 9 s @ 6.1 kV

極性

正極,負極,交變

斜變參數

電壓

內建單相 CDN

MIG1206-1P-T

MIG1206-1P

MIG1206

測試電壓

12 kV Surge

 無

EUT 電源輸入

AC 480V L-N, 480 V L/N-PE, 32A

DC 110 V, 25A (無保險絲)

EUT 過電流保護

CDN 自動輸入保險絲32A AC

內部CDN頻率範圍

DC, 50 Hz, 60 Hz

IEC 耦合路徑

2 Ω: L-N, 直接輸出, 12 Ω: L-PE, N-PE

ANSI 耦合路徑

2 Ω: L-N, L-PE, N-PE , 12 Ω: L-N, L-PE, N-PE, L+N-PE

去耦合路徑

符合 IEC61000-4-5 標準
