VAR-EXT1000

   應用

電壓跌落及變動的單相調壓器, 搭配EXT-IMU D模組, 可達到AC16A符合IEC61000-4-11最新標準

   AC輸入電壓

50 – 250V, 50/60Hz

  輸出電壓 1

輸入電壓

  輸出電壓 2 電壓跌落

0 – 110%, 從輸入電壓最大275V

  輸出電壓 2 電壓變動

0 – 100%, 從輸入電壓最大250V

  EUT電流

最大16A連續

  電壓斜率

< 1.7sec 從0至100%

  體積

19”機箱, 4UH

  重量

29kg

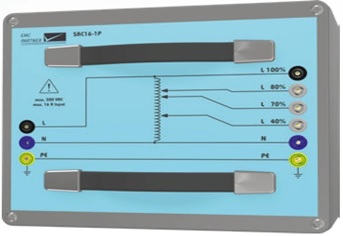

  SRC16-1P

  應用

電壓跌落的單相步階變壓器, 符合IEC61000-4-11

  AC輸入電壓

最大300V, 50/60Hz

  AC輸出電壓

40%, 70%, 80%, 100%±5%的輸入電壓

  EUT連續電流

最大16A連續

  短時輸出電流

80%：20A  for 5s ,

70%：23.6A for 5s

40%：40A  for 3s

  含負載的電壓變動

< 5%的輸入 (當輸入大於V ≧ 100V)

  體積

28 x 23 x 10cm

  重量

17.5kg

  VERI-DIPS

  應用

電壓跌落測試之前的湧入電流校正, 符合IEC61000-4-11

  電流電壓

1A – 1kA

  電容

1700µF ± 20%

  放電電阻

4.7kΩ ± 10%

  示波器輸出

1V = 400A, BNC連接頭

  體積

20 x 10 x 11cm

  重量

1kg

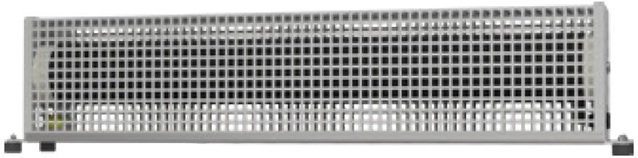

  DIPS100E

  應用

電壓跌落切換時間的校正, 符合IEC61000-4-11

  電阻器

100Ω±5%, 無電感性

  功率

最大1kW

  絕緣

3kV

  體積

65 x 12 x 8cm

  重量

3.8kg

  EXT-IMU D模組

AC電源中斷

  符合標準

IEC 61000-4-11 最新版

  EUT AC電源

0V – 300V, 最大16A

  EUT 頻率

48Hz – 60Hz

  切換時間 @100Ω

1µS - 5µS

  中斷時間

50µS – 60S

  湧入電流

>500Apeak

  DIP 內部調壓器

電壓0-110%, 最大5A

  DIP 外部調壓器(選購)

電壓0-110%, 最大16A

  EUT開關機角度

可選擇, 0〫- 359〫

  電壓變動模式

adjust, abrupt

  電壓變動內部調壓器

電壓0 – 100%, 最大5A

 電壓變動外部調壓器(選購)

電壓0 – 100%, 最大16A

  電壓中斷 < 1電源週期

輸入單位角度

  電壓中斷 > 1電源週期

輸入ms

  漸變功能

電壓值, 同步角度

  需求搭配項目

達到AC 5A的電壓跌落, 中斷與電壓變動需搭配EXT-IMU V模組

如要達到AC16A需再選購VAR-EXT1000

  EXT-IMU V模組

電壓跌落與變動

  符合標準

IEC 61000-4-11 最新版

  架構

內部調壓器

  電源輸入AC

20 – 250V, 5A, 50/60Hz

  電壓跌落輸出

最大275V (110%), 最大5A連續

  電壓變動輸出

最大250V (100%), 最大5A連續

  電壓跌落電流容量

10A for 5 sec., 16A for 300ms

  電壓變動模式

adjust, abrupt

  電壓斜變率

從0至100%, <1.2s

  切換時間

1 - 5µS

  漸變時間

25 – 999電源週期 @50/60Hz
