IMU-MGS/MGE 耐受性測試綜合機, 可符合多種測試標準需求:
選購 D 模組及 PFS32/SRC32 外部裝置 ,可達到 32A 的 3相電壓跌落/中斷
選購 D 模組及 PFS75/SRC75 外部裝置 ,可達到 75A 的 3相電壓跌落/中斷
符合 IEC61000-4-34 最新標準
|
|
|
PFS32 |
|
|
應用 |
3相電壓中斷與時間控制器, 符合IEC61000-4-34 |
|
EUT AC電壓L-L |
3x200V – 3x480V, 50或60Hz |
|
EUT AC電流 |
最大3x32A |
|
輸出接線形式 |
Y 或 Δ |
|
過電流保護 |
50A每相連續, 220A短期 |
|
上升及下降時間 @100Ω |
1 - 5µS, AC |
|
湧入電流能力 |
> 500A |
|
電壓跌落/中斷的時間 |
50µS – 60S |
|
同步 |
0-359〫, 解析度1〫 |
|
輸出監測端BNC |
3 x I (1V：100A), 3 x U (1V：100V) |
|
體積 |
19”unit, 4UH |
|
重量 |
26kg |
|
控制需求 |
IMU-MGE D, IMU-MGS D |
|
搭配需求 |
SRC 32-18UH, SRC32-AMD1 / AMD1-36UH |
|

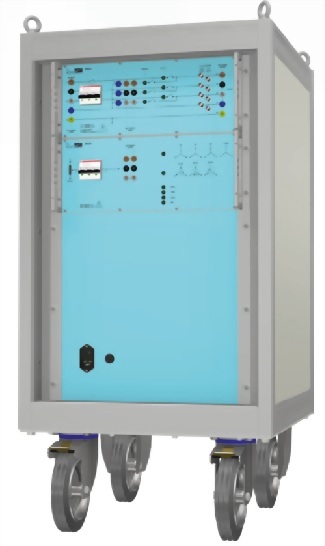

SRC32-18UH |
|
|
應用 |
3相電壓變壓器, 提供電壓跌落位準, 搭配PFS32使用,以符合IEC61000-4-34 |
|
架構形式 |
在電壓跌落位準間做自動切換 |
|
EUT AC電壓L-L |
3 x 200V – 3 x 480V, 50或60Hz, Y或 Δ |
|
EUT AC電流 |
最大3 x 32A @標稱電壓 |
|
過電流保護 |
50A每相連續, 220A短期 |
|
電壓跌落位準 |
0%, 40%, 70%, 80%, 可選擇(可選購增加50%位準) |
|
體積 |
19”機櫃(帶輸子), 18UH |
|
重量 |
307kg |
|
控制需求 |
PFS32 |
|
PFS75 |
|
|
應用 |
3相電壓中斷與時間控制器, 符合IEC61000-4-34 |
|
EUT AC電壓L-L |
3x200V – 3x480V, 50或60Hz |
|
EUT AC電流 |
最大3x75A |
|
輸出接線形式 |
Y 或 Δ |
|
過電流保護 |
220A 短期 (<2 Sec) |
|
上升及下降時間 @100Ω |
1 - 5µS, AC |
|
湧入電流能力 |
> 1000A |
|
電壓跌落/中斷的時間 |
50µS – 60S |
|
同步 |
0-359〫, 解析度1〫 |
|
輸出監測端BNC |
3 x I (1V：100A), 3 x U (1V：100V) |
|
體積 |
19”unit, 8UH |
|
重量 |
40kg |
|
控制需求 |
IMU-MGE D, IMU-MGS D |
|
搭配需求 |
SRC 75-18UH |
|
SRC75-18UH |
|
|
應用 |
3相電壓變壓器, 提供電壓跌落位準, 搭配PFS32使用,以符合IEC61000-4-34 |
|
架構形式 |
在電壓跌落位準間做自動切換 |
|
EUT AC電壓L-L |
3 x 200V – 3 x 480V, 50或60Hz, Y或 Δ |
|
EUT AC電流 |
最大3 x 75A @標稱電壓 |
|
過電流保護 |
50A每相連續, 220A短期 |
|
電壓跌落位準 |
0%, 40%, 70%, 80%, 可選擇 |
|
體積 |
19”機櫃(帶輸子), 18UH |
|
重量 |
332kg |
|
控制需求 |
PFS75 |
