符合標準:
VW 80000,LV124,ISO16750,ISO7637(車輛低壓電氣測試)
ISO21498,ISO7637-4,LV123,VW80300,PSA(車輛高壓電氣測試)

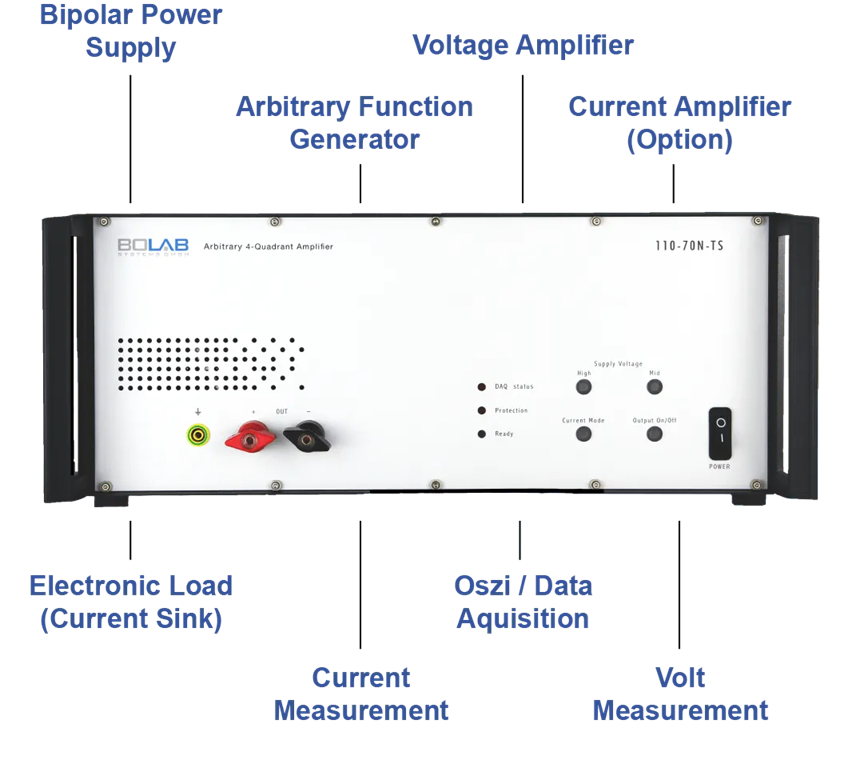

一台四象限放大器具有多種功能: 雙極電源, 任意函數發生器, 電壓放大器, 電流放大器（選購）電子負載（電流吸收）, 電流測量,示波器/資料獲取, 電壓測量。
概述: 100-TS系列是針對快速電壓和電流信號的精密線性四象限功率放大器,也可工作為負載,在特定的應用上吸收功率。在高功率及高頻寬性能下,適合處理快速信號。放大器以其卓越的信號品質而聞名,確保準確可靠的性能。
任意波形功能:

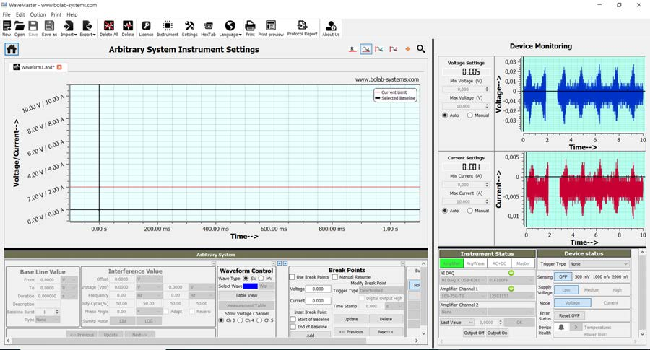

BOLAB的任意功率放大器包括一個巨大的記憶體,可儲存1百萬個資料點,以便在儀器本身中儲存任意波形,因此BOLAB 4象限放大器在世界上獨一無二,不需要任意波形產生器或任何其他控制儀器。易於使用的WaveMaster軟體為標配,可透過圖形化使用者介面或表格輸入生成波形。
測量輸出:
具有電壓和電流的監測輸出端,位於後面板上。輸出端提供的測量值,電壓為 0 ~ ±10V,電流為 0 ~ ±Vrated 或0 ~ ±lrated。內部電流測量使用分流器進行,確保精度約為 1%。如果需要,，可選購整合一精度高達 0.01%的電流感測器作測量。這允許在操作期間精確可靠地監測電壓和電流值。
輸出開關:
前面板配有輸出on/off開關,輸出關閉時, 與被測設備間實現完全電隔離(galvanic separation)。
保護功能:
多種保護功能可避免儀器損壞,也可保護到被測設備的。可以限制輸出電壓和電流,包括過溫停機。
設備內部具有功耗計算,和完整的電流監控系統,完美確保短路和過壓的保護。另外,出於安全原因,可以觸發互鎖停機。
短時電流
在500ms內,放大器系統提供一短時電流,例如:1000W,40A的儀器在500ms內將達到100A。一般來說,儀器提供的短時電流大約為兩倍的直流最大電流
100-35R-TS / -30V ~ + 35V
|
機型 |
105-35R-TS |
110-35R-TS |
120-35R-TS |
130-35R-TS |
140-35R-TS |
150-35R-TS |
|
低壓範圍電流 |
20 A |
40 A |
76 A |
114 A |
152 A |
190 A |
|
中壓範圍電流 |
11A |
40 A |
38 A |
57 A |
76 A |
95 A |
|
高壓範圍電流 |
11A |
30 A |
27 A |
40 A |
53 A |
67 A |
|
電流峰值 2ms |
50A |
100A |
190A |
285A |
380A |
475A |
|
機型 |
160-35R-TS |
180-35R-TS |
200-35R-TS |
220-35R-TS |
250-35R-TS |
280-35R-TS |
|
低壓範圍電流 |
228 A |
304 A |
380 A |
456 A |
570 A |
684 A |
|
中壓範圍電流 |
114 A |
304 A |
380 A |
456 A |
570 A |
684 A |
|
高壓範圍電流 |
80 A |
228 A |
285 A |
342 A |
429 A |
516 A |
|
電流峰值 2ms |
570 A |
760 A |
950 A |
1,140 A |
1,425 A |
1,710 A |
100-70R-TS / -30V ~ +70V
機型
105-70R-TS
110-70R-TS
120-70R-TS
130-70R-TS
140-70R-TS
150-70R-TS
低壓範圍電流
19 A
38 A
76 A
114 A
152 A
190 A
中壓範圍電流
19 A
38 A
76 A
114 A
152 A
190 A
高壓範圍電流
7 A
14 A
29 A
43 A
57 A
71 A
電流峰值 2ms
40 A
100 A
190 A
285 A
380 A
475 A
機型
160-70R-TS
180-70R-TS
200-70R-TS
220-70R-TS
250-70R-TS
280-70R-TS
低壓範圍電流
228 A
304 A
380 A
456 A
570 A
684 A
中壓範圍電流
228 A
304 A
380 A
456 A
570 A
684 A
高壓範圍電流
86 A
129 A
162 A
194 A
242 A
291 A
電流峰值 2ms
570 A
760 A
950 A
1,140 A
1,425 A
1,710 A
-30V ~ +16V
-30V ~ +27V
-30V ~ +70V
-30V ~ +16V
-30V ~ +27V
-30V ~ +70V
100-75N-TS / -75V / +75V
機型
105-75N-TS
110-75N-TS
120-75N-TS
130-75N-TS
140-75N-TS
150-75N-TS
低壓範圍電流
19 A
38 A
76 A
114 A
152 A
190 A
中壓範圍電流
10A
19 A
38 A
57 A
76 A
95 A
高壓範圍電流
7 A
14 A
27 A
40 A
53 A
67 A
電流峰值 2ms
30 A
100 A
190 A
285 A
380 A
475 A
機型
160-75N-TS
180-75N-TS
200-75N-TS
220-75N-TS
250-75N-TS
280-75N-TS
低壓範圍電流
228 A
304 A
380 A
456 A
570 A
684 A
中壓範圍電流
114 A
152 A
190 A
228 A
285 A
342 A
高壓範圍電流
80 A
106 A
133 A
160 A
200 A
240 A
電流峰值 2ms
570 A
760 A
950 A
1,140 A
1,425 A
1,710 A
-25 V ~ 25 V
-50V ~ +50 V
-75 V ~ +75 V
-25 V ~ 25 V
-50V ~ +50 V
-75 V ~ +75 V

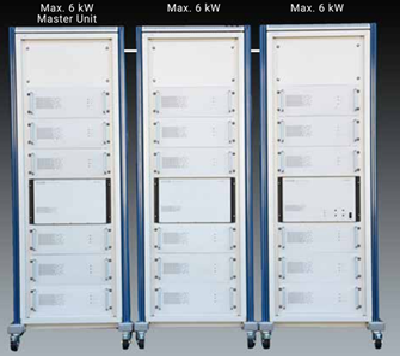

模組化硬體架構,從單台裝置開始, 例如：1kW的, 擴展到54kW瓦的並聯連接。構建3相系統, 每相高達6kW,串聯連接以增加電壓。
滿足各主要車輛標準的電氣測試, 例如LV124(VW80000),LV148,ISO16750,ISO 7637,DIN 40839,GS 95024等模擬, 軟體內建有所有各標準波形的測試資料庫。
對於LV124(VW80000)車輛標準的 E-17至E-22項目的要求, 提供全自動測試, 高效可靠的測試解決方案。
