IMU-MGS / MGE 耐受性測試綜合機, 可符合多種測試標準需求:
IMU-MGS 或 MGE 主機, 選購 C 模組, 及外部裝置, CN ,DN,即可
符合 IEC61000-4-16 , IEC61543 A.2 , IEC60255-26 , IEC60533標準
|
選購附件 CN 與 DN |
|
|
|
|
|
|
||||
|
- |
- |
- |

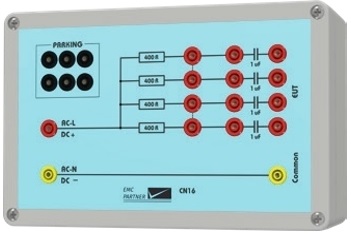

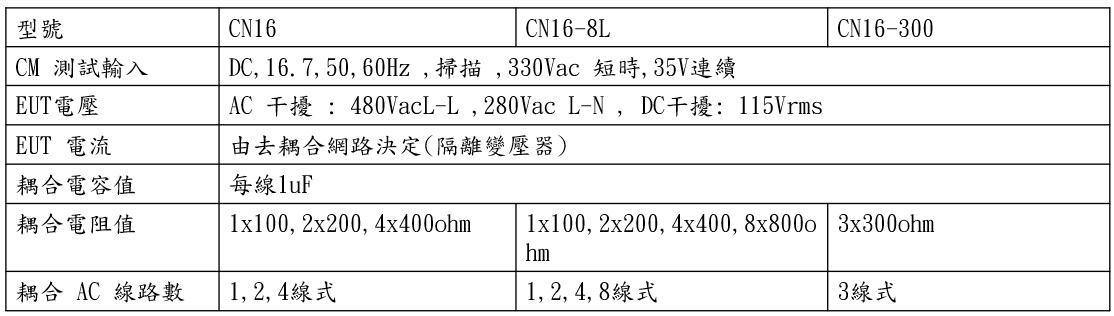

CN16

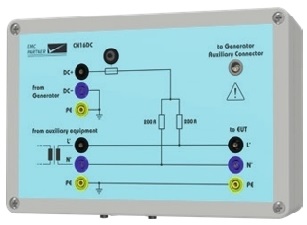

CN16DC

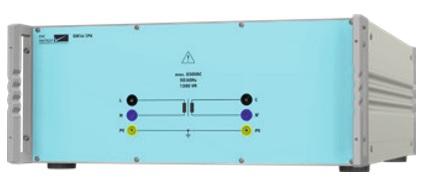

DN16-1P
|
EXT-IMU C模組 |
共模測試 |
|
標準 |
IEC 61000-4-16 最新標準 |
|
測試電壓/連續 |
0.1 – 35Vrms |
|
電源諧波測試 |
15Hz – 150kHz |
|
掃描測試 |
可調整, 10s – 1000s |
|
測試電壓/短期 |
0.1 – 330Vrms：PS3, EXT-IMU C-SHORT |
|
電源頻率測試 |
DC, 16.7 Hz, 50Hz, 60Hz |
|
源阻抗 |
50Ω±10% |
|
需求附件 |
CN, DN, PS3, EXT-IMU C-SHORT |
|

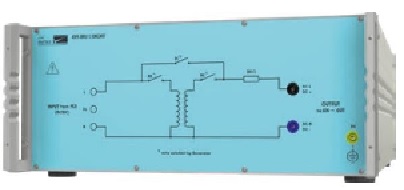

EXT-IMU C-SHORT |
|
|
應用 |
擴充至電源頻率測試 |
|
輸出阻抗 |
50Ω±10% |
|
輸出電壓 |
30V – 330V |
|
電源頻率 |
DC, 16.67Hz, 50Hz, 60Hz |
|
干擾輸出時間 |
1s – 1000s |
|
體積 |
19” unit, 4UH |
|
重量 |
54kg |
|
控制主機 |
IMU-MGS C or IMU-MGE C |
|

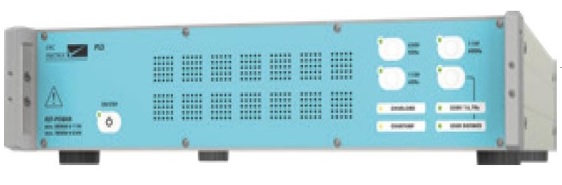

PS3 |
|
|
應用 |
單相電源, 用於IEC 61000-4-16, 300V測試 |
|
操作形式 |
可程式, 預設置功能鍵 |
|
輸入 |
AC 100V – 240V, 47-63Hz |
|
輸出電壓 |
AC 50 – 250V, DC 24 – 350V |
|
輸出頻率 |
DC – 400Hz |
|
輸出電流 |
最大16A @ 115V/60Hz, 10A @ 230V / 50Hz |
|
輸出功率 |
最大3kW或3kVA |
|
體積 |
19”機箱, 2UH |
|
重量 |
18kg |
|
控制主機 |
IMU-MGS C 或 IMU-MGE C |
|
需求附件 |
EXT-IMU C-SHORT, RS485-RS232轉換器 |
|
其他應用 |
IEC 61000-4-19, IEC 61000-4-29 |
