通訊應用雷波產生器/CDN ITU K44, K20, K21, K12

ITU K44 / K21/K20通訊設備測試 :

測試 / 波形	基本測試等級	加強測試等級	建議設備
雷電壓,10/700 µs	4kV	6kV	IMU-MGE T6 : 6kV 10/700us MIG1206-1P-T : 單相CDN+12kV CWG + 6kV 10/700us CDN-UTP8ED3 : 8線式通訊CDN
雷電流,8/20 µs	1kA/線	5kA/線	MIG0624TEL : 6kA x 4 MIG0648TEL : 6kA x 8
CWG /電源埠	6kV	10kV	MIG1206-1P: 單相CDN + 12kV CWG MIG1206-1P-T: 單相CDN +12kV CWG + 6kV 10/700us
電源接觸	230V , f = 50Hz/60Hz	230V , f = 50Hz/60Hz	IMU-MGE D + NW-K44-PC + VAR-EXT1000 + PCPI-160E
電源感應	600V , f = 50Hz/60Hz	1500V , f = 50Hz/60Hz	MIG-ITU-K44 : 1500V IMU-MGE D+NW-K44-PC + NW-K44-PI+VAR-EXT1000 : 600V

顯示模式：

高速對稱通訊線路CDN

型號 : CDN-UTP8 ED3

«« 符合IEC61000-4-5 ED3.1,ITU K44/K21 及 IEC61000-4-12 ED3.0 非遮蔽對稱I/O線路標準
«« 最大乙太網路速度,達1Gbps
«« 可測試最大線數 : 8條對稱線路, 4條對稱線路
«« 最大測試電壓等級 : 6kV (1.2/50us,10/700us 及 Ring 波形)

MIG1206 : 　 12kV CWG
MIG1206-1P : 12kV CWG + 單相CDN
MIG1206-1P-T:12kV CWG +6kV 10/700us + 單相CDN
適用標準 :IEC61000-4-5, ANSI C62.41, C62.45, IEC60060-1,
　　　　　ITU-T K.20, 21, 44, IEC61643-1 Part 1/Class III

12kV 三相雷擊產生器

型號 : MIG1206-3P-T

MIG1206 : 　 12kV CWG
MIG1206-3P : 12kV CWG + 三相CDN
MIG1206-3P-T:12kV CWG +6kV 10/700us +三相CDN
適用標準 :IEC61000-4-5, ANSI C62.41, C62.45, IEC60060-1,
　　　　　ITU-T K.20, 21, 44, IEC61643-1 Part 1/Class III

電源感應測試系統 PI

型號 : MIG-ITU-K44

標準: ITU-T K.20, K.21, K.44
應用 : 於電源頻率50及60 Hz的電源感應測試
可產生1500V 達到 ITU K21 加強等級

電源接觸測試網路 PC

型號 : NW-K44-PC

IMU4000D+NW-K44-PC : 用於電源接觸測試 (基本 + 加強等級)
IMU4000D+NW-K44-PC + NW-K44-PI : 用於電源感應測試 (基本等級 600V)

電源接觸測試用電阻組

型號 : PCPI160E

適用標準 : ITU-T K.20 , k21
應用: 電源接觸測試用電阻組
1 個PCPI160E 裝置有 160 Ω x 8 ,可串並聯達成 20,40,80,160Ω

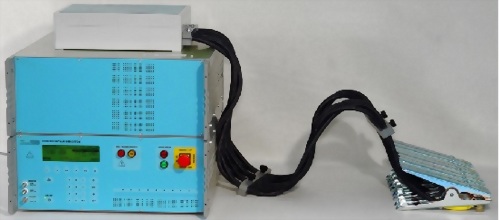

5kA x 8 多通道雷電流測試系統

型號 : MIG0624TEL/MIG0648TEL

MIG0624TEL :4 x 6 kA (4 通道輸出)
MIG0648TEL :8 x 6 kA (8 通道輸出)
適用標準:ITU-T K.20, K.21 (ITU-T K.44 )

10/350 μs 雷電流產生器

型號 : TEL0305LP3

適用標準：IEC62305-4, IEC61643-11, IEC61643-21, Ericsson 1/1528-HRB 105 102/1
輸出電流波形:10/350 μs, 5.4 kA

ITU k21 GDT雷擊電流測試系統

型號 : MIG0612T-K12/ MIG0624T-K12

標準: ITU-T K.12 GDT 元件測試
MIG0612T-K12 :8/20 µs x 12kA ,10/350 µs x 4.4 kA, 10/1000 µs x 4kA
MIG0624T-K12 :8/20 µs x 24kA ,10/350 µs x 8.8 kA, 10/1000 µs x 8kA
