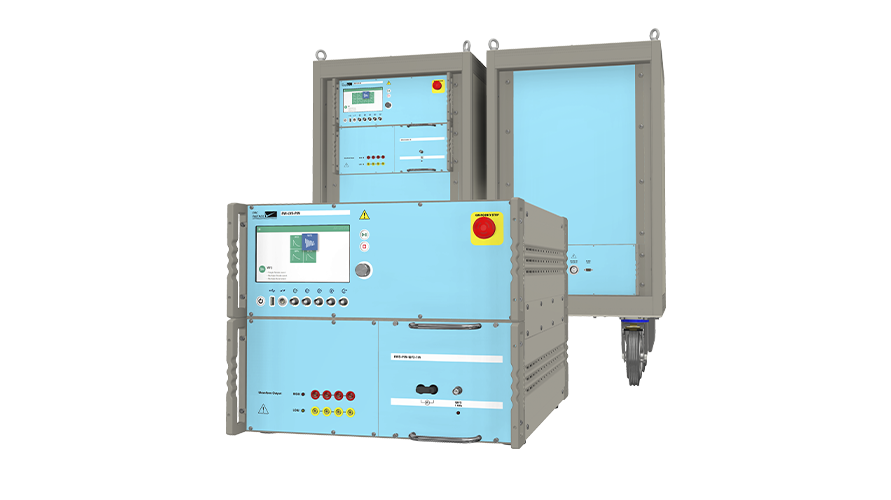

間接雷電測試器 / 等級3 AVI-LV5

世界上首台完全整合了DO160 S22等級5, 和
MIL461G CS117 External 等級的間接雷擊波形系統
配合獨立開發的單個耦合夾，即可滿足間接雷擊測試需求

型號 : AVI-LV5

數量 :

產品敘述
規格

世界上首台完全整合了DO160 S22等級5, 和 MIL461G CS117 External 等級的間接雷擊波形系統
配合獨立開發的單個耦合夾，即可滿足間接雷擊測試需求

›› MIL-STD-461 : CS117, External (外部裝置)
›› RTCA DO-160 : Section 22, Level 5
›› EUROCAE ED-14: Section 22, Level 5

›› 可分為 : 針腳注入測試產生器及電纜束測試產生器
›› 為控製預算,可僅需購買電纜束測試功能（或只須測試 CS117），並於未來增加針腳注入測試
›› 30 個後續雷波( subsequent stroke)功能列為選配
›› LISN 的 270 V DC 性能列為選配
›› 電源暫態阻隔裝置(transient blocking devices )列為選配 (如果有電源針腳須測試)

選購附件
CN-BT8 及 CN-BT9 : 兩個線束注入耦合器可用於所有5個波形,不須再更換 EUT 導線, 孔徑為 55x80mm

中文/英文操作介面/彩色觸控螢幕

AVI-L5 是模組式設備,內部包括 DO-160 Section 22 和MIL-461G：CS117測試。
可用測試模式：針腳注入,電纜注入和地注入
可產生波形:
Waveform 1 (6.4/69μs) cable induction
Waveform 2 (0.1 and 0.3/6.4μs)  cable induction
Waveform 3 (1MHz & 10MHz)  pin injection , cable induction
Waveform 4 (6.4/69μs) cable induction, pin injection, ground injection
Waveform 5A (40/120μs) cable induction, pin injection
Waveform 6 (0.25/4μs) cable induction
選購附件:
LISN :
LISN-5U-32: 3相 5uH 32A AC420V DC50V( or DC270V)具有電容器
  LISN-5U-32(for CS117): 3相 50uH 32A AC420V DC50V( or DC270V)具有電容器
校正負載 : SHUNT0E1, 用於 WF2 及 WF3 短路
電壓探頭 : V-PROBE-SI, 共模及差模
電流探頭 : I-PROBE-MB-P1

AC/DC突波阻隔裝置:針腳測試期間用於保護電源

注入耦合器 : CN-BT8 用於 WF 1, 2, 3, 6 電纜注入及 CN-BT9 用於 WF 4,5A,5B 電纜注入
控制軟體 : TEMA3000 及軟體功能模組
