慢速及快速阻尼振盪波 , 1.2/50μs 0.5J/500Ω
內建 3 相自動 CDN , AC 3 x 690V/32A ,
符合 IEC61000-4-18 最新標準
DOW-CG1 內建 CDN 功能
● 內建CDN：整合一3相
● EUT電壓AC：最大3x690VL-L(400VL-N)，50/60Hz最大。
● EUT電流AC：3x32A。
● EUT保護AC：過電流自動保護，Type C特性。
● EUT電源DC：最大500V、32A、L-L或L-PE
● EUT電源開關：前面板的ON/OFF開關。
● CDN的頻率範圍：DC50Hz，60Hz。
● 電源頻率同步：50/60Hz。
● 慢速阻尼的耦合：L1-L2、L1-L3、L2-L3、L1-N、L2-N、L3-N、L1-PE、L2-PE、L3-PE、N-PE、L1+N-PE、L1+L2+L3+N-PE。
● 快速阻尼的耦合：L1-PE、L2-PE、L3-PE、N-PE、L1+N-PE、L1+L2+L3+N-PE。

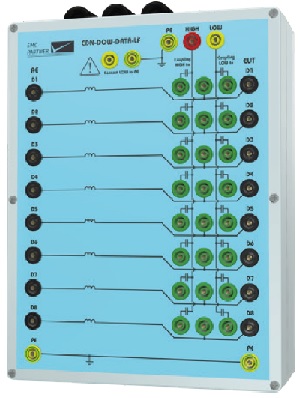

CDN-DOW-DATA-LF : 慢速阻尼振盪波 - 信號線路CDN
● 標準：IEC 61000-4-18，IEC 60255-26，ANSIC37.90，最新標準
● 應用：慢速阻尼振盪波的8線式，手動CDN。
● 慢速波頻率：100kHz，1MHz±10%
● 每線EUT電壓：最大250V DC或AC 50/60Hz
● 每線EUT電流：最大4A
● 耦合方式：差模(線對線)
共模：一對線路至所有其他對線路(浮接)
共模：一對線路至所有其他對線路(接地)
● 去耦合方式：>1.5mH/每線
● 電壓測試位準：200V-4400V±10%

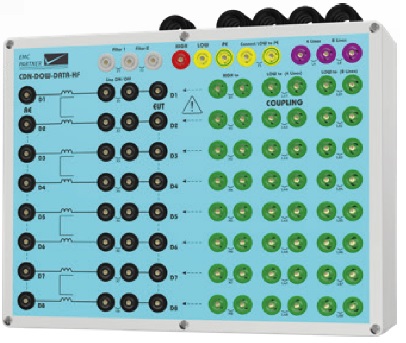

CDN-DOW-DATA-HF18 : 慢速阻尼振盪波 - 通訊線路CDN
● 標準：IEC 61000-4-18慢速阻尼振盪波，最新標準
● 應用：慢速阻尼振盪波的 8 線式對稱高速線路(1 Gbps)，手動 CDN。
● 慢速波頻率：100kHz，1MHz±10%
● 耦合線數：4 線式/ 2 線對，8 線式 / 4 線對
● 每線EUT電壓：最大60V DC (PoE) 或信號電壓
● 每線EUT電流：最大 1A
● 耦合方式：符合 IEC 61000-4-18
CN-EFT1000
快速阻尼振盪波- I/O線路耦合夾 :
電容性耦合夾，用於I/O線路的EFT耦合，也可用於IEC 611000-4-18，ANSI C37.90快速阻尼振盪波I/O線路合。
DOW-CG1 I 模組 : 1.2/50μs 500Ω/0.5J 絕緣測試 8kV
● 標準：IEC 61180-1/2C, IEC 62052-11, IEC60255-27, IEC 60834-1/2, EN 50470-1。
● 電壓測試等級：0.5kV , 1 kV , 1.5kV , 2kV , 2.5kV , 3kV , 4kV , 5kV , 6kV , 8kV
● 輸出阻抗：500Ω ± 10%。
● 脈衝上升時間：1.2 μs ± 30 %。
● 脈衝持續時間：50
μs
± 20%。
● 脈衝能量@測試等級：0.5J ± 10%。
● 重複率：1s - 655s
DOW-CG1 S 模組 : 慢速阻尼振盪波5 kV
● 標準：IEC 61000-4-18 , ANSI C37.90 , IEC61000-4-12:1995 , IEC 60255-26 最新標準
● 振盪頻率：100kHz，1MHz ± 10%。
● 開路電壓直接輸出端：0.2kV-5kV±10%。
● 短路電流直接輸出端：1A-25A±20%。
● 開路上升時間：75ns ± 20 %s。
● 群脈衝期間：1ms-20s@100kHz，@1MHz。
● 極性：正、負、正負交變。
● 同步：0 - 359°±10°，1° 步階。
● 磁場脈衝產生：搭配 MF1000天線 可符合 IEC 61000-4-10 阻尼振盪波磁場標準。
DOW-CG1 F 模組 : 快速阻尼震盪波 4.4 kV
● 振盪頻率：3MHz，10MHz，30MHz±10%
●
開路電壓直接輸出端：0.4kV-4.4kV
● 輸出阻抗：50Ω
● 電壓上升時間：5ns±30%
● 電流上升時間：<330ns@3MHz , <100ns@10MHz , <33ns@30MHz
● 電流波形衰減：Pk5>¼·Pk1，Pk10<¼·Pk1
● 極性：正、負、正負交變
● 同步：0 - 359° ± 10°，1° 步階
