ECTS2是第二代的APS EMC測試系統,可選購各項目以支援單相和三相交流諧波,電壓閃爍測量和 電壓跌落耐受性測試,每相最大電流可達到16A。
諧波測量軟體: 單相諧波和電壓閃爍測量模組是由HFA軟體所控制,完全符合IEC 61000-3-2最新版的諧波測量標準, 測量數據實時顯示,以便操作者可監視測量進度,並產生測試報告。
電壓閃爍測試軟體: 符合 IEC 61000-3-3最新的電壓閃爍測量標準。即時顯示測量數據，例如短期電壓閃爍（Pst）和瞬時電壓閃爍感（IFS）有助於預測測量的可能結果。 這有助於減少浪費測試失敗的時間。
交流電源的標準符合性: IEC 61000-3-2諧波測量標準的附錄A第A.2節定義交流電源的在諧波測量過程中最低要求標準, IEC61000-3-3電壓閃爍測量標準的第6.3章節中也是如此相同要求。
16A 電壓跌落測試: 選購16A 電壓跌落開關模組,即可符合 IEC61000-4-11 測試需求

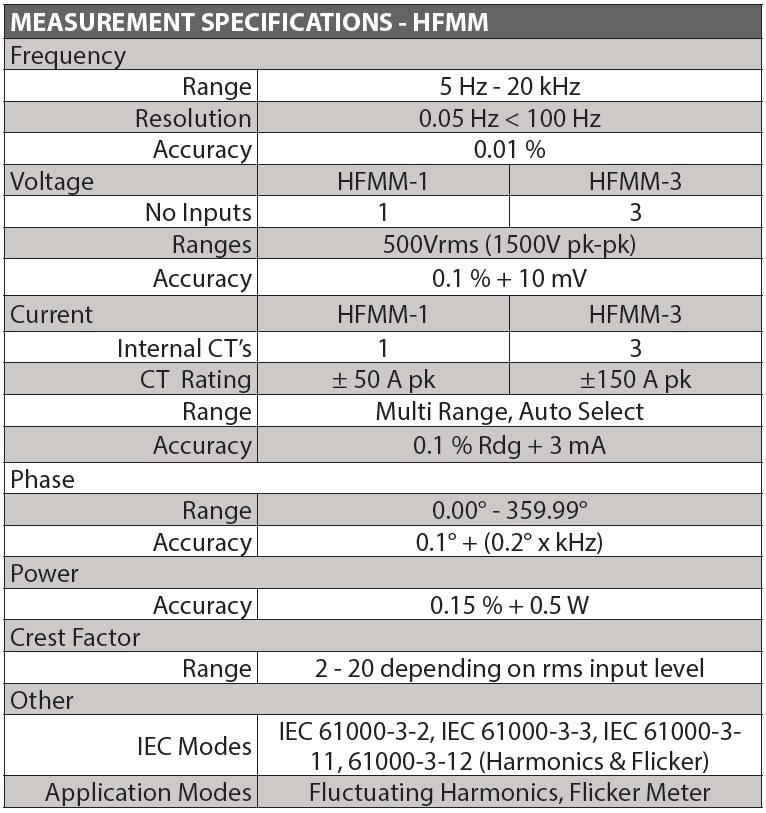

諧波及電壓閃爍測量 HFMM 規格:

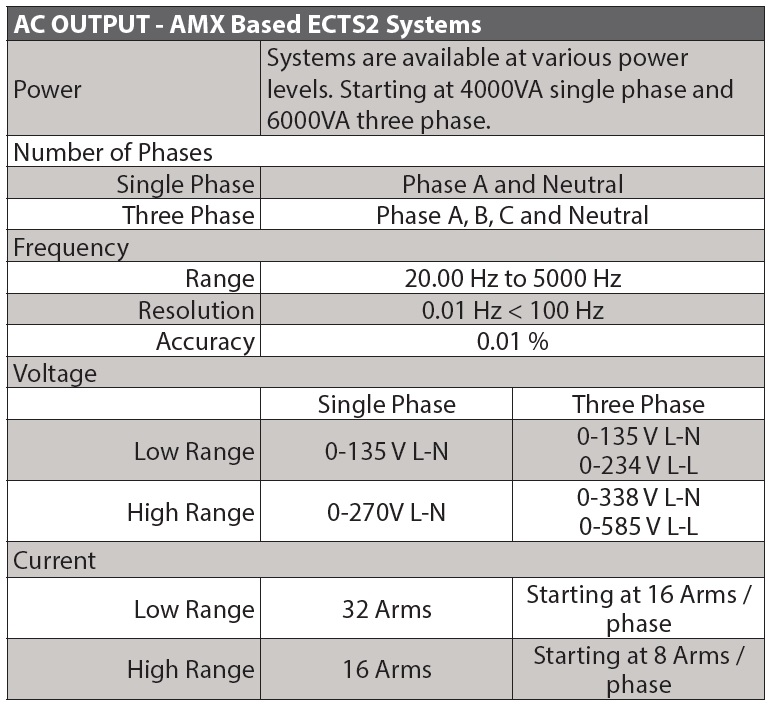

AC輸出規格:

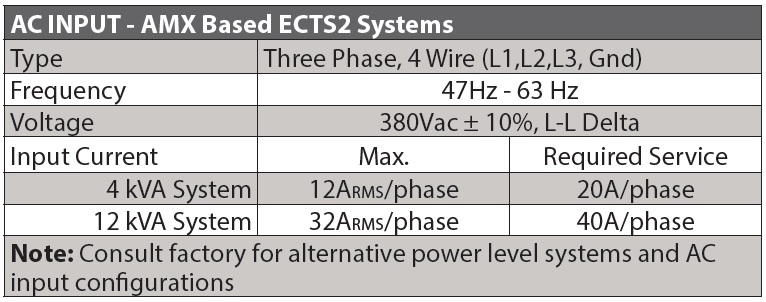

AC輸入規格:
標準AMX系統機型選擇:
|
ECTS2-140M |
4kVA系統, 單相, 16A@230V,及LFZ-3-16 阻抗 |
|
ECTS2-3120M |
12kVA系統, 單/三相,3相模式為16A/相@230V,及LFZ-3-16 阻抗 |
AMX系統組成 :
|
包含的硬體 |
AMX 電源供應器, HFMM 測量系統, LFZ 電壓閃爍阻抗, 插座面板, 系統接線,電源輸入端, 儀器箱 |
|
包含的軟體 |
HFA 諧波/電壓閃爍測量軟體, UPC Studio AC source 控制軟體 |
|
文件 |
電子式操作手冊, 工廠校正報告 |
AMX選購功能:
|
UPC Test Manager |
測試軟體版權,用於執行IEC61000-4 或航空電子測試程序 |
|
IEC-AC-4XX Sequences |
用於 IEC61000-4-11, -14,-27,-28,-29(DCR),-34 的測試程序 |
|
SCU-UPC32-413 |
IEC61000-4-13 諧波測試,包含IEC61000-4-13測試程序 |
|
Avionics Test Sequences |
航空電子測試程序 |
