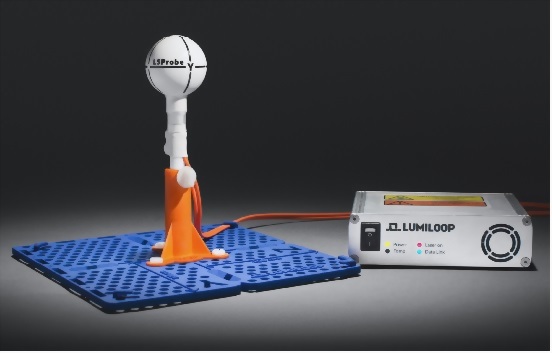

場強計感測器 |
||
|
頻率範圍 |
|
|
|
標準型 |
10kHz... 6GHz |
|
|
Lo型 |
10Hz... 6GHz |
|
|
Hi型 |
10kHz... 8.2GHz |
|
|
HiLo 型 |
10Hz... 8.2GHz |
|
|
類比上升時間 |
|
|
|
低頻帶(低頻寬) |
1.9 ms |
|
|
低頻帶(高頻寬) |
770 ns |
|
|
高頻帶 |
330 ns |
|
|
最小脈衝寬度 |
|
|
|
群脈衝模式 |
500ns |
|
|
流動模式 |
2µs |
|
|
解析度 |
<0.01dB |
|
|
取樣率 |
|
|
|
群脈衝模式 |
2M次/sec |
|
|
流動模式 |
500k次/sec |
|
|
場強範圍 |
|
|
|
低頻帶 |
<1V/m... >10kV/m |
|
|
高頻帶,標準型 |
<0.1V/m... >1kV/m |
|
|
高頻帶, 高場強型 |
<10V/m... >30kV/m |
|
|
損壞位準 (標準/高場強機型) |
>25kV/m/>100kV/m |
|
|
動態範圍 (典型) |
|
|
|
低頻帶 |
>100dB |
|
|
高頻帶, 4GHz以下 |
>90dB |
|
|
高頻帶, 4GHz... 6GHz |
>80dB |
|
|
高頻帶, 6GHz以上 |
>60dB |
|
|
3 軸向度 @ 1GHz |
優於1dB |
|
|
測量精度 @10V/m |
|
|
|
10Hz... 10MHz |
1.3dB |
|
|
10MHz... 1GHz |
1.5dB |
|
|
1GHz... 8.2GHz |
1.0dB |
|
|
線性度誤差 |
<0.1dB |
|
|
溫度穩定度 |
0.1dB |
|
|
光纖連接頭 |
ST/FC |
|
|
標準光纖導線 |
5m 固定式, |
|
|
15m外部延長ST/FC接頭, |
||
|
兩組 E2000光纖線組件 |
||
|
最大光纖線長度 |
1,000m |
|
|
最小光纖彎曲半徑 |
>30mm |
|
|
環境溫度 |
10°C... 40°C |
|
|
體積(WxDxH) |
46x46x114mm3 |
|
|

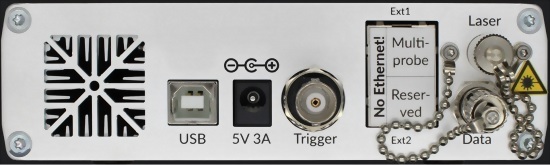

電腦介面 |
||
|
PC介面 |
USB2.0 |
|
|
應用軟體 |
LSProbeTCPServer、 LSProbeGUI |
|
|
觸發電壓 |
5V |
|
|
觸發連接頭 |
BNC |
|
|
雷射-波長 |
830nm |
|
|
雷射-最大輸出功率 |
1,000mW |
|
|
雷射等級 |
1M |
|
|
雷射-關閉時間 |
1ms |
|
|
光纖連接頭 |
ST/FC |
|
|
光纖耦合數量 |
>6 |
|
|
輸入電壓 |
5V ± 5% |
|
|
輸入電流 |
<3A |
|
|
環境溫度 |
10°C... 40°C |
|
|
體積(WxDxH) |
135x120x38mm3 |
|
|
標準認證 |
CE,IEC60825-1:2014 |
|
