選購附件 |
|
|

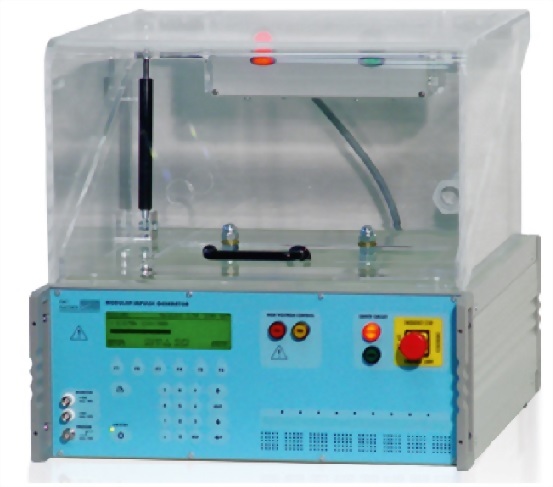

測試防護罩 |
TC-MIG24連動互鎖,具警示燈 |
|
測試探棒槍 |
CN-MIG24, 具警示燈及 1.2m 導線 |
|
500 Ω 輸出轉接器 |
CN12-XX-500 |
|
500 Ω, 0.5 J 能量輸出 |
NW-IEC61036C1, 用於電能表 NW-IEC61036C2, 用於電能表 |
|
CWG 測試用CDN |
CDN2000-06-32 |
|
磁場脈衝天線 |
MF1000-1 或 MF1000-2, 符合標準 IEC61000-4-9 |
|
軟體 |
TEMA: 順序測試,報告功能,適合最新Windows 版本 TEMA EXT- 自動控制示波器做測量 |
|
電壓脈衝波1.2/50 μs, 40 Ω, 12 kV |
|
|
標準 |
IEC60060-1, IEC61010-1 最新版 |
|
應用 |
電能表測試 |
|
脈衝電容 |
10 μF ± 10 % |
|
最大電壓的能量 |
420 焦耳 |
|
輸出阻抗 |
40 Ω ± 10 % |
|
可調整開路電壓 |
500 V – 12.2 kV ± 10 % |
|
校正電壓位準 |
1 kV – 12 kV |
|
電壓波形 |
1.2 μs ± 30 % / 50 μs ± 20 % |
|
波形允差值是於 |
R > 500 Ω,L > 10 mH ,C < 5 nF |
|
短路電流波形 |
未定義 |
|
脈衝重複率 |
1/5s @ 1 kV, 1/15 s @ 12 kV |
|
極性 |
正極,負極, 正負交變 |
|
漸變參數 |
電壓 |
|
電壓脈衝波1.2/50 μs, 4 Ω, 12 kV |
|
|
標準 |
IEC60060-1, IEC61010-1, IEC60335-1 |
|
應用 |
家用電器測試 |
|
脈衝電容 |
10 μF ± 10 % |
|
最大電壓的能量 |
420 焦耳 |
|
輸出阻抗 |
4 Ω ± 10 % |
|
可調整開路電壓 |
500 V – 12 kV ± 10 % |
|
校正電壓位準 |
1 kV – 12 kV |
|
電壓波形 |
1.2 μs ± 30 % / 50 μs ± 20 % |
|
波形允差值是於 |
R > 500 Ω,L > 20 mH,C < 10 nF |
|
短路電流波形 |
未定義 |
|
脈衝重複率 |
1/5 s @ 1 kV, 1/15 s @ 12 kV |
|
極性 |
正極,負極, 正負交變 |
|
漸變參數 |
電壓 |
|
CWG / Surge 2 Ω, 6 kV |
|
|
標準 |
IEC61000-4-5最新版 |
|
應用 |
電能表測試 |
|
脈衝電容 |
10 μF ± 10 % |
|
最大電壓的能量 |
220 焦耳 |
|
輸出阻抗 |
2 Ω ± 10 % |
|
可調整開路電壓 |
250 V – 6.1 kV ± 10 % |
|
校正電壓位準 |
500 V – 6 kV |
|
電壓波形 |
1.2 μs ± 30 % / 50 μs ± 20 % |
|
校正電流位準 |
0.25 kA – 3 kA ± 10 % |
|
電流波形 |
8 μs ± 20 % / 20 μs ± 20 % |
|
脈衝重複率 |
1/5 s @ 500 V, 1/15 s @ 6 kV |
|
極性 |
正極,負極, 正負交變 |
|
同步角度 |
0 – 360°, 步進 1° |
|
漸變參數 |
電壓, 同步角度 |
|
需求附件 |
外部 CDN ,例如. CDN2000-06-32 |
