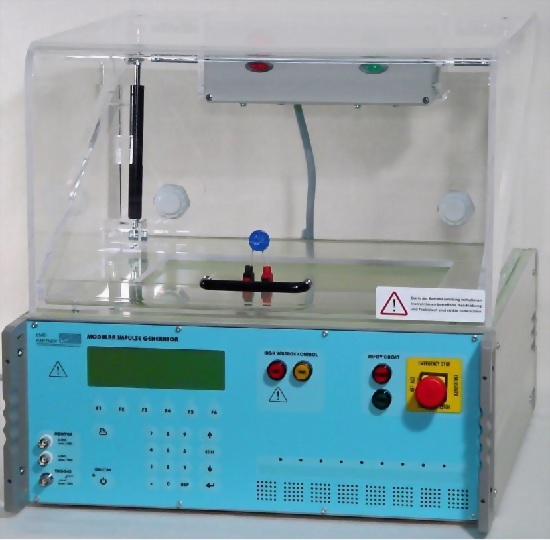

測試防護罩

TC-MIG24連動互鎖,具警示燈

TEMA軟體

順序測試,報告功能,適合最新Windows 版本

EUT SMD 治具

CN-MIG-SMD-CLV 一次多個 SMD varistors 的夾具組,
附有25個PCB x 2 0 varistor ,一次安裝的適配器至MIG 0603CLVx,
體積32x22x10cm, 重量 5kg

8/20 µs 電流波產生器

MIG0603CLV1

MIG0603CLV2

標準

IEC60060-1, IEC61643-1, ITU-K12

應用

變阻器 VDR 型式 05Dx, 20Dx 的箝位電壓測試

脈衝電容

10µF±10%

9µF±10%

最大電壓的能量

180 joules

輸出阻抗

10Ω,100Ω,1000Ω±10%

5Ω,10Ω,100Ω,1000Ω±10%

可選擇箝位電壓值

最高 3300 V 於各範圍

最高 3000 V 於各範圍

電壓波形

未被定義

可選擇電流範圍 Ip

0.2 A – 300 A 於各範圍

0.2 A – 600 A 於各範圍

電流波形

8 µs ± 20 % / 20 µs ± 20 %

脈衝重複率

最大重複率, 1 脈衝/ 8 sec

極性

正極, 負極, 正負交變

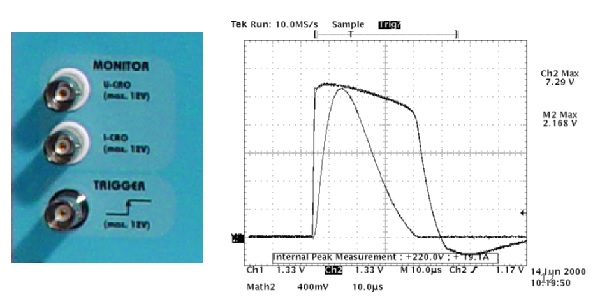

MIG0603CLV1 及 MIG0603CLV2 的測量範圍

阻抗範圍

輸出阻抗

最大VCL

Ipk

BNC 比率

Ω

V

A

<1000V；<2.5A

1000

1000

1A； 2.5A

10V=5A；10V=1000V

<300V；<2.5A

1000

300

1A； 2.5A

10V=5A；10V=300V

<100V；<2.5A

1000

100

1A； 2.5A

10V=5A；10V=100V

<3000V；<25A

100

3000

5A；10A；20A；25A

10V=25A；10V=3000V

<1000V；<25A

100

1000

5A；10A；20A；25A

10V=25A；10V=1000V

<300V；<25A

100

300

5A；10A；20A；25A

10V=25A；10V=300V

<100V；<25A

100

100

5A；10A；20A；25A

10V=25A；10V=100V

<3000V；<200A

10

3000

50A；100A；200A

10V=200A；10V=3000V

<1000V；<200A

10

1000

50A；100A；200A

10V=200A；10V=1000V

<300V；<200A

10

300

50A；100A；200A

10V=200A；10V=300V

<100V；<200A

10

100

50A；100A；200A

10V=200A；10V=100V

<3000V；<500A

5

3000

250A；500A

10V=1000A；10V=3000V

<1000V；<500A

5

1000

250A；500A

10V=1000A；10V=1000V

<300V；<500A

5

300

250A；500A

10V=1000A；10V=300V

<100V；<500A

5

100

250A；500A

10V=1000A；10V=100V
