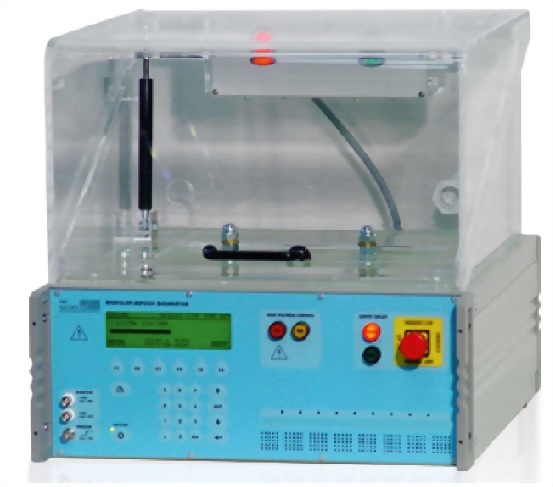

搭配 MIG1203 附件

NW012000, 1 J @ 7 kV, 1.3 J @ 8 kV
NW-IEC60065-1,  脈衝電容 = 1 nF, 並聯 4 MΩ
NW-IEC60065-1A, 脈衝電容 = 1 nF,無並聯電阻器
NW-UL1635

軟體

TEMA: 順序測試,報告功能,適合最新Windows 版本

1.2/50 μs,12kV, 40 Ω 電壓脈衝輸出

標準

IEC60060-1, IEC61010-1, IEC61180 最新版

應用

電壓脈衝的絕緣測試

脈衝電容

10 μF ± 10 %

最大電壓的能量

420 焦耳

輸出阻抗

40 Ω ± 10 %

可調整開路電壓

500 V – 13 kV ± 10 %

校正位準

1 kV – 12 kV

電壓波形

1.2 μs ± 30 % / 50 μs ± 20 %

波形允差值是於

R > 500 Ω,L > 10 mH,C < 5 nF

短路電流波形

未定義

脈衝重複率

1/5 s @1 kV, 1/14s @ 12 kV

極性

正極,負極, 正負交變

漸變參數

電壓

1.2/50 μs,12kV 步階電壓脈衝輸出

標準

搭配外部網路,可符合 IEC/EN 60065, IEC/EN 60950, UL1635

應用

搭配外部網路,電壓脈衝的絕緣測試

可調整開路電壓

500 V – 13 kV ± 10 %

校正位準

1 kV – 12 kV

電壓波形

上升時間: tr < 1 μs 持續時間50 % – 50 %: td > 1000 μs

電流波形

未定義

脈衝重複率

1/5s @1 kV, 1/14s @12 kV

極性

正極,負極, 正負交變

控制特點：

操作介面

LCD 鍵盤,及軟鍵

通訊介面

RS232 ,選配有 USB 轉換器

脈衝電壓監測BNC端

10 V = 12 kV, 精度 ± 3%

脈衝電流監測BNC端

10 V = 300 A, 精度 ± 3%

脈衝電壓監測面板顯示

0.1 – 13.2 kV,精度 ± 3%

脈衝電流監測面板顯示

10 – 300 A,  精度 ± 3%

峰值檢測

可設置限制值,用於測量 U, I 值

觸發輸出

BNC, 最大12 V

觸發輸入

自動, 手動, 外部(BNC 輸入)

脈衝計數

可設定至29,999

緊急停止

緊急停止鍵, BNC 輸入端 (EUT Fail)

內部儲存

15 個設置可做儲存與載入
