選購附件

軟體

TEMA: 順序測試,報告功能,適合最新Windows 版本

TEMA EXT- 自動控制示波器做測量

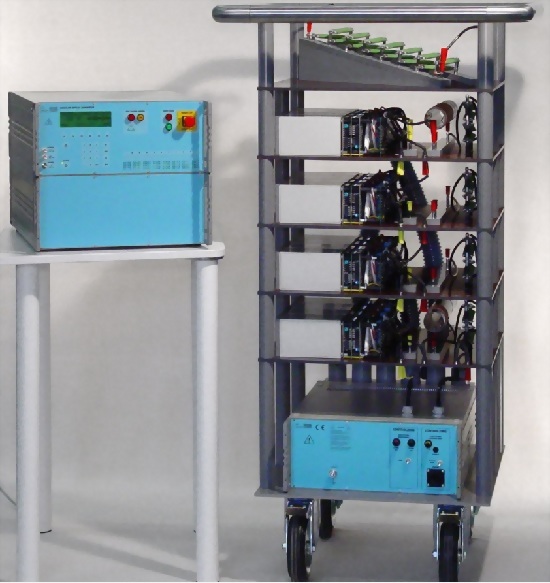

電壓脈衝 1.2/50μs, 500 Ω  MIG7203       MIG9603       MIG12003       MIG14403

標準

IEC60060-1, IEC61010-1 最新版

應用

電壓脈衝的絕緣測試

脈衝電容

2.5μF±10%     0.59μF±10%      0.1μF±10%          0.39μF±10%

最大電壓的能量

840 焦耳        2718 焦耳         720 焦耳              4095 焦耳

輸出阻抗

500Ω ± 10%

可調整開路電壓

1 kV–72 kV    1 kV–96 kV        1 kV–120 kV          1 kV–144 kV

校正位準

4 kV–72 kV    2 kV–96 kV        4 kV–120 kV          4 kV–144 kV

電壓波形

1.2 μs ± 30 % / 50 μs ± 20 %

短路電流波形

未定義

脈衝重複率

1/30s@72kV  1/40s@96kV      1/45s@120kV       1/59s@144kV

極性

正極,負極, 正負交變(最大至48kV)

漸變參數

電壓

電壓脈衝 1.2/50μs,        MIG7203       MIG9603       MIG12003       MIG14403

標準

IEC60060-1, IEC61010-1 最新版

應用

電壓脈衝的絕緣測試

脈衝電容

2.5μF±10%     0.59μF±10%     0.1μF±10%          0.39μF±10%

最大電壓的能量

840 焦耳       2718 焦耳        720 焦耳              4095 焦耳

輸出阻抗

24 Ω               32 Ω                 40 Ω                     48 Ω

可調整開路電壓

1 kV–72 kV    1 kV–96 kV        1 kV–120 kV          1 kV–144 kV

校正位準

4 kV–72 kV    2 kV–96 kV        4 kV–120 kV         4 kV–144 kV

電壓波形

1.2 μs ± 30 % / 50 μs ± 20 %

波形允差值是於

R > 10 kΩ ,L > 20 mH , C < 3 nF(第一階24 kV以下),C < 2.5 nF(第二階48 kV以下),  C< 2 nF(第三階72 kV以下) , C<1.5 nF(第四階96 kV以下) C< 1 nF(第5階120 kV以下)

C< 0.5 nF(第5階144 kV以下)

短路電流波形

未定義

脈衝重複率

1/30s@72kV  1/40s@96kV      1/45s@120kV       1/59s@144kV

極性

正極,負極, 正負交變(最大至48kV)

漸變參數

電壓
