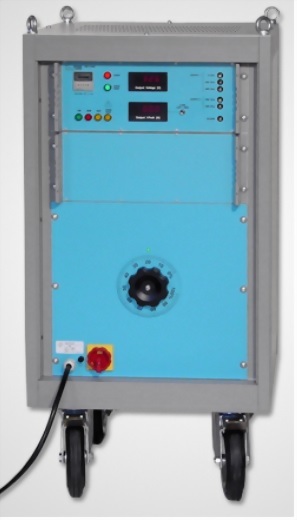

MIG-ITU-K44 電路:

應用

於電源頻率50及60 Hz的電源感應測試

標準

ITU-T K.20, K.21, K.44

電源輸入

230 V, 16 A (保險絲), 50/60 Hz

電壓輸出

50 – 1700 V (手動調整)

電壓設定

10 V 步進

輸出阻抗

0 Ω, 保險絲保護(16 A)
2 x 200 Ω, 過熱保護
2 x 600 Ω, 過熱保護

輸出功率

3.5 kVA 連續, 7 kVA 持續 2 s

比能量

(Specific energy)

10 A2s, 200 Ω 電阻
1 A2s,  600 Ω 電阻
0.2 A2s, 減少測試時間達成

測試頻率

50 Hz 及60 Hz

時間設定

0.1 – 9.9 s

電壓測量與顯示

1 – 1999 V ± 3 %

電流測量與顯示

0 – 19.9 A ± 3 %

BNC端電流波形

10 V = 20 A ± 3 %
