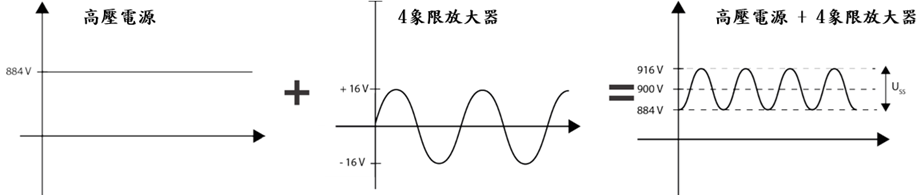

4象限放大器串聯一高壓電源裝置的解決方案,可測試高達1000V直流的高電壓組件,能符合ISO 21498-2,VW80300,LV123等高壓組件測試標準。
透過4象限放大器系統可進行振幅超過40Vpp,頻率高達200kHz的干擾信號測試。
高壓系統模組擴充至54kW (每個模組:1000W,-30V~ +70V,38A)
內建波形資料庫：LV 123,VW 80300,ISO 21498,MBN 11123,VW 30303,PSA B217112..等
AN人工網路
●AN系列人工網路用於實驗室和測試台上，對電壓等級為Class B (高壓)的部件進行測試, 重現車輛電網阻抗。
●AN系列採用頻寬高達150 kHz的類比系統。
●人工網路對於混合動力和電動汽車的正確測試至關重要, 可正確地吸收和反射 DUT產生的干擾，如漣波,動態,尖峰和其他高頻雜訊，從而再現與車載高壓電源網相似的條件。
●測試組件的優良穩定性及自身雜訊的耐受性, 且符合ISO21498、LV 123、IEC 61851-23等標準和內部規範要求。
●液體冷卻, 實現穩定的電阻溫度和恒定的電阻值, 真正的連續電流負載,無需降額,非常適合於高壓元件開發階段的測試。
