選購附件 |
|
|
測試防護罩 |
TC-MIG24連動互鎖,具警示燈 |
|
TEMA軟體 |
順序測試,報告功能,適合最新Windows 版本 |
|
CDN50 kA -1P |
適用於MIG1260及MIG14100, 測試通電EUT的CDN,測試達50kA |
|
NW40-350 模組 |
適用於MIG1260及MIG14100產生10kA 40/350μs電流波形 |
|
產生器規格 |

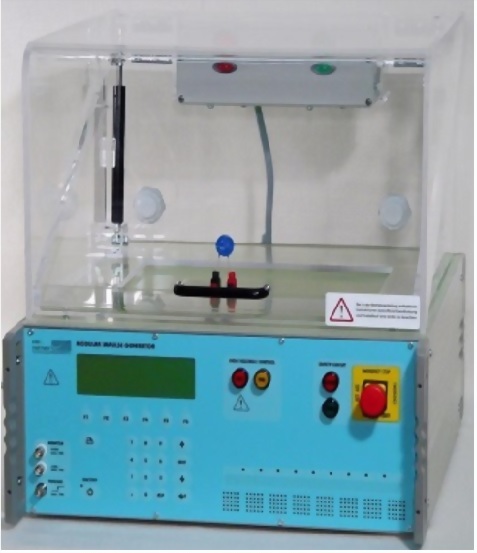

MIG0606 |
MIG0612 |

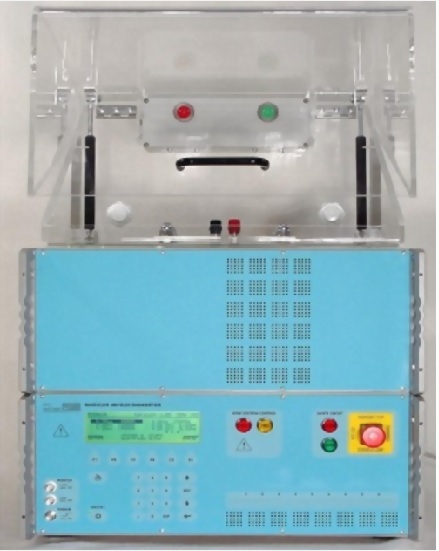

MIG0624 |

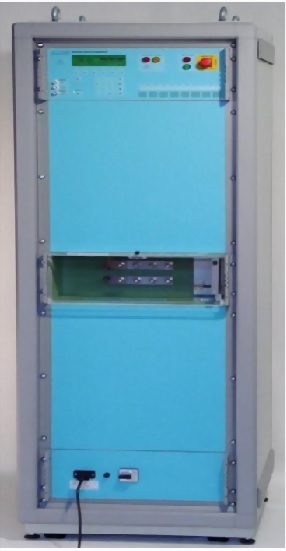

MIG1248 |

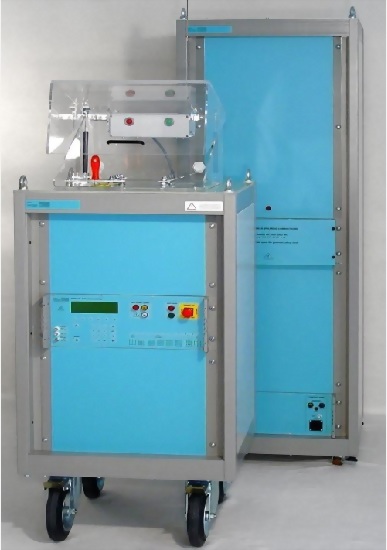

MIG1260 |
MIG12100 |
|||||
|
標準 |
IEC60060-1, IEC61643-1 |
||||||||||
|
應用 |
突波保護元件(SPD) 的 8/20µs 衝擊電流測試 |
||||||||||
|
脈衝電容 |
20µF |
2x20µF |
4x20µF |
4x20µF |
5x20µF |
10x20µF |
|||||
|
最大能量 |
375焦耳 |
750焦耳 |
1500焦耳 |
6000焦耳 |
7200焦耳 |
14400焦耳 |
|||||
|
輸出阻抗 |
1Ω |
0.5Ω |
0.25Ω |
0.25Ω |
0.2Ω |
0.1Ω |
|||||
|
電流波形 |
8 µs ± 20 % / 20 µs ± 20 % , Undershoot <20% |
||||||||||
|
電壓波形 |
未被定義 |
||||||||||
|
電流範圍 |
250A–6kA/1Ω |
250A–6kA/1Ω 500A–12kA/0.5Ω 1kA–18kA/0.33Ω 2kA–24kA/0.25Ω |
250A–6kA/1Ω 500A–12kA/0.5Ω 1kA–18kA/0.33Ω 2kA–24kA/0.25Ω
|
1kA–12kA/1Ω 2kA–24kA/0.5Ω 3kA–36kA/0.33Ω 4kA–48kA/0.25Ω |
1kA–12kA/1Ω 2kA–24kA/0.5Ω 3kA–36kA/0.33Ω 4kA–48kA/0.25Ω 5kA–60kA/0.2Ω |
1kA–12kA/1Ω 2kA–24kA/0.5Ω 3kA–36kA/0.33Ω 4kA–48kA/0.25Ω 5kA–60kA/0.2Ω 48kA–100kA/0.1Ω |
|||||
|
脈衝重複率 |
1次/15s |
1次/30s |
1次/30s |
1次/4s @ 1 kA 1次/30s@48kA |
1次/4s @ 1 kA 1次/30s@60kA |
1次/4s @ 1 kA |
|||||
|
極性 |
正極, 負極, 正負交變 |
||||||||||
|
體積 |
45x57x25cm |
45x57x25cm |
45x57x43cm |
60x65x184cm |
60x65x184cm |
45x57x25cm |
|||||
|
重量 |
24kg |
36kg |
57kg |
240kg |
產生器:260kg |
產生器: 2x260kg控制器:210kg |
|||||

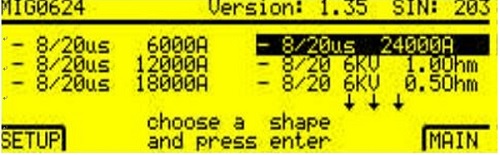

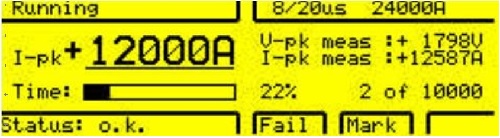

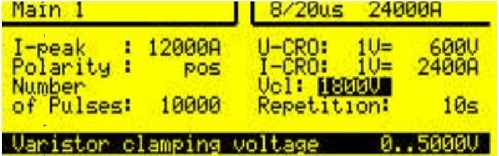

3. 每次測試後,就會顯示箝位電壓Vp和峰值電流Ip
Ip：需超出指定最大峰值電流值
Vp：箝位電壓需在±10%
可判斷此sample是pass,或結構破壞fail

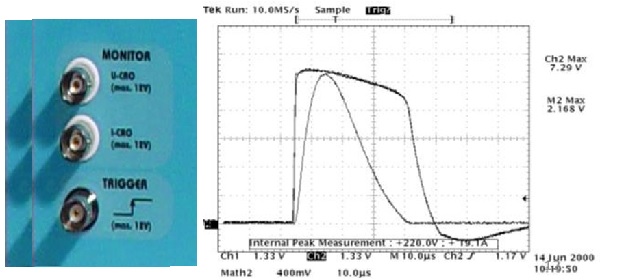

4. BNC輸出端：示波器測量Vp及Ip值與波形
