IMU 3000/4000 傳導耐受性測試綜合機, 搭配下列模組及外部 MF1000天線可符合:
IEC 61000-4-8 : IMU 3000/4000 搭配 EXT-IMU V 模組及 MF1000天線
IEC 61000-4-9 : IMU 3000/4000 搭配 EXT-IMU 3000 / 4000 S 模組及 MF1000天線
IEC 61000-4-10: DOW 3000S 主機 及 MF1000天線
MF1000-1 為 1 x 1 m 天線
MF1000-2 為 1 x 2.6 m 天線
MF1000-3 為 1 x 1 m 天線, 短期大磁場
|

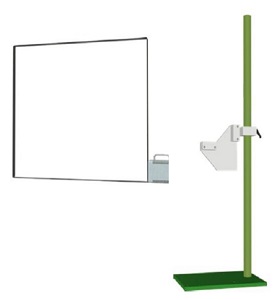

MF1000-1 天線規格 |
|
|
應用 |
搭配IMU主機產生工頻或脈衝磁場 |
|
天線形式 |
1 x 1m, 單圈, 符合標準要求 |
|
天線因數 |
0.87 |
|
50, 60Hz磁場範圍 |
1 – 160A/m, 連續(IEC 61000-4-8) |
|
磁場連續時間 |
29999s |
|
8/20µS脈衝磁場範圍 |
93 – 1521A/m或1855A/m (IEC61000-4-9) 也就用2支天線形式, 達到1000A/m |
|
阻尼震盪波磁場範圍 |
達到220A/m (IEC 61000-4-10) |
|
體積 |
120 x 100 x 10.5cm |
|
重量 |
6kg |
|
選購附件： |
MF1000-1腳架, 3軸向, 360〫, 0.2~1.8m |
|

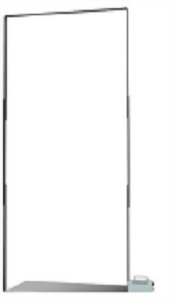

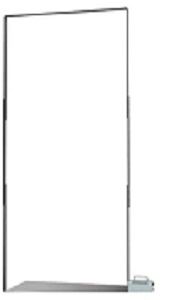

MF1000-2 天線規格 |
|
|
應用 |
搭配IMU主機產生工頻或脈衝磁場 |
|
天線形式 |
1 x 2.6m, 單圈, 符合標準要求 |
|
天線因數 |
0.66 |
|
50, 60Hz磁場範圍 |
1 – 110A/m, 連續(IEC 61000-4-8) |
|
磁場連續時間 |
29999s |
|
8/20µS脈衝磁場範圍 |
67 – 1033A/m或1345A/m (IEC61000-4-9) |
|
阻尼震盪波磁場範圍 |
達到110A/m (IEC 61000-4-10) |
|
體積 |
260 x 100 x 10.5cm |
|
重量 |
24kg |
|

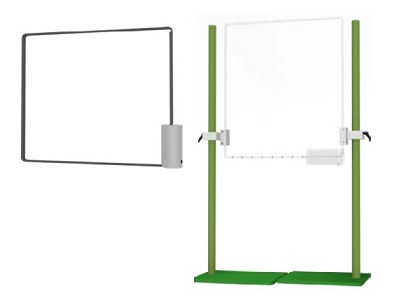

MF1000-3 天線規格 |
|
|
應用 |
搭配IMU主機產生短時工頻磁場 |
|
天線形式 |
1 x 1m, 單圈, 符合標準要求 |
|
天線因數 |
0.87 |
|
50, 60Hz磁場範圍 |
150 – 500A/m, 連續(IEC 61000-4-8) |
|
磁場連續時間 |
29999s |
|
50, 60Hz磁場範圍 |
150 – 1100A/m, 短期(IEC 61000-4-8) |
|
磁場短期時間 |
3s |
|
體積 |
100 x 100 x 13cm |
|
重量 |
18kg |
|
選購附件： |
MF1000-3腳架, 360〫, 0.2~1.8m |
